ПЕЧАТНАЯ PCB - Как печатная плата подключается к плате?

Почему печатная плата подключена к плате?

После завершения проектирования и изготовления печатных плат, которые необходимо поместить на сборочную линию SMT для вставки компонентов, каждая фабрика по переработке SMT будет основываться на требованиях к обработке на сборочной линии, положениях наиболее подходящих правил по размеру печатных плат, таких как слишком маленький или слишком большой размер, сборочная линия для фиксации печатной платы на сборочной линии не может быть зафиксирована. Итак, вопрос в том, что если размер нашей печатной платы сам по себе меньше, чем размер заводской, то что делать? То есть нам нужно соединить печатную плату, печатную плату в единое целое. Сборка платы может значительно повысить эффективность как высокоскоростной штамповочной машины, так и пайки волной.

Пояснение к термину "печатная плата", подключаемая к плате

Прежде чем мы объясним, как это сделать, давайте сначала объясним несколько ключевых терминов.

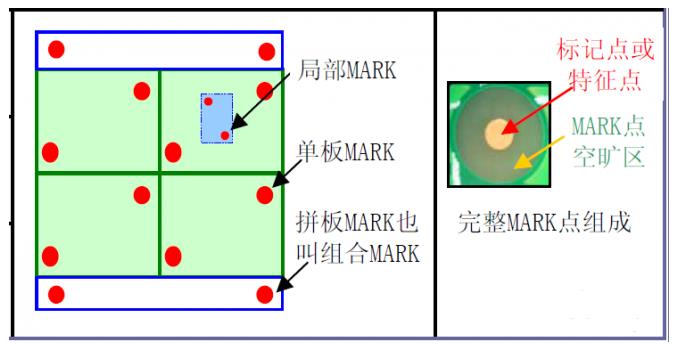

Отметьте точку: как показано на рисунке ниже

Отметьте точки для печатных плат

Точки разметки используются для того, чтобы помочь оптическому позиционированию перфоратора иметь по меньшей мере две асимметричные опорные точки на диагонали печатной платы перфоратора, при этом опорная точка оптического позиционирования всей печатной платы, как правило, находится в соответствующем положении по всей диагонали печатной платы.Исходная точка для оптического позиционирования всей печатной платы, как правило, находится в соответствующем положении диагонали печатной платы-элемента.Для QFP (квадратной плоской упаковки) с шагом между выводами ≤0,5 мм и BGA (упаковки с шариковой сеткой) с шагом между шариками ≤0,8 мм, чтобы повысить точность штамповки, необходимо установить опорные точки в двух диагональных углах IC.

Требования к опорной точке

1. Предпочтительной формой опорной точки является сплошной круг.

2. Размер опорной точки составляет 1,0 ± 0,05 мм в диаметре.

3. Исходная точка расположена в пределах допустимого диапазона печатной платы, ее центр находится на расстоянии более 6 мм от края платы.

4.In чтобы гарантировать, что печать и печатный ввод идентифицируют эффект, контрольная метка у края диапазона 2 мм не должна быть каким-либо другим логотипом, нанесенным шелкографией.Площадки для пайки, V-образные канавки, отверстия для штампов, печатные платы.Отверстия для штамповки, вырезы на печатной плате и выравнивания.

5.Контрольные площадки.Правильно настроена маска припоя.

Учитывая контраст между цветом данных и окружающей средой, оставьте область без сопротивления на 1 мм больше, чем исходная точка оптического позиционирования, не допускайте использования каких-либо символов и не требуйте установки металлического защитного кольца за пределами области без сопротивления.

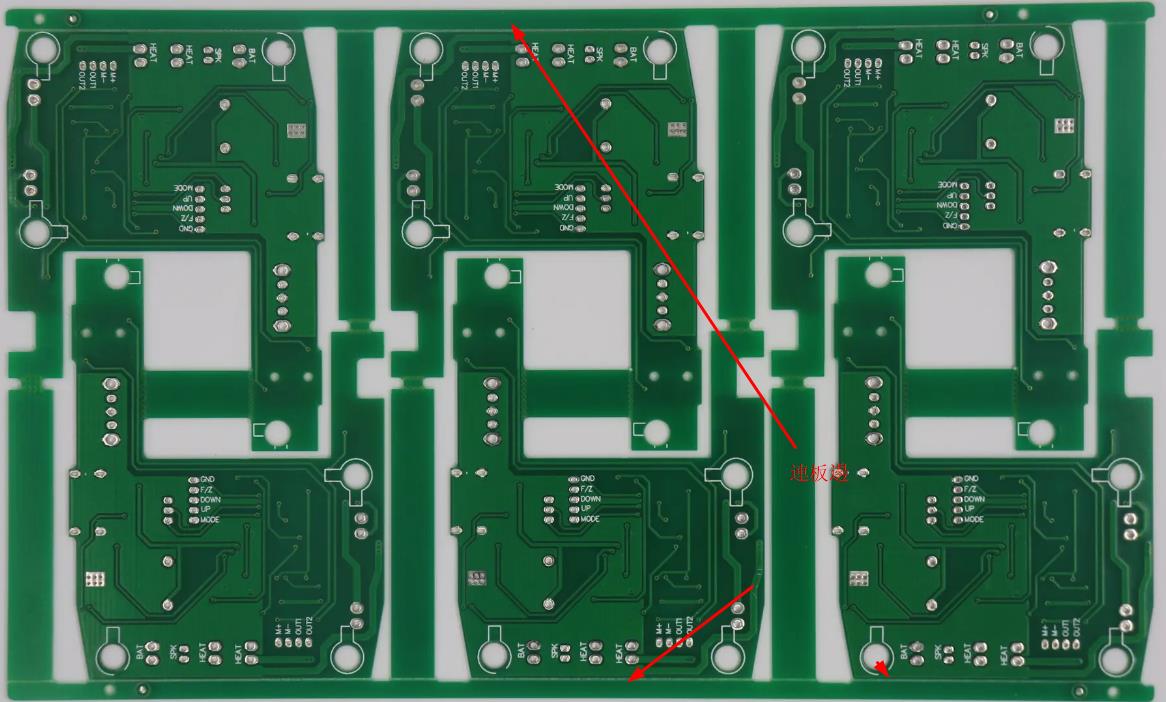

Кромка печатной платы (технологическая кромка) предназначена для того, чтобы помочь производственной вставке прикрепиться к плате.Пайка поверх гребня волны с двух или четырех сторон печатной платы новых деталей, главным образом для облегчения производства, не относится к части печатной платы, производство завершено и подлежит удалению.

Кромка доски

V-образная канавка

V-образная канавка подходит для печатных плат с прямолинейными разделительными кромками, таких как прямоугольные печатные платы. После открытия V-образной канавки оставшаяся толщина X должна составлять (1/4~1/3) толщины платы L, но минимальная толщина X должна составлять ≥0,4 мм.Верхний предел можно использовать для досок с большей нагрузкой, а нижний - для досок с меньшей нагрузкой. Смещение верхнего и нижнего срезов V-образной канавки должно составлять менее 0,1 мм. Из-за ограничения минимальной эффективной толщины не рекомендуется использовать V-образную канавку с окантовкой для досок толщиной менее 1,2 мм. Если необходимо обработать V-образные канавки, требования к обработке V-образных канавок должны быть указаны на технологическом листе.

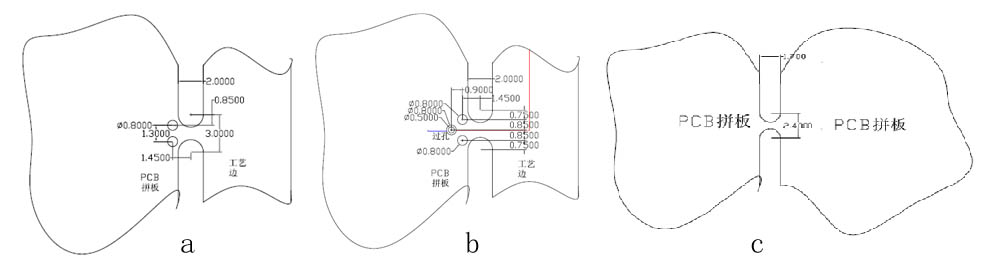

Отверстие для штамповки печатной платы

Требования к настройке отверстия для штампа на печатной плате: Если отверстие для штампа соединено с технологической стороной и направляющая проволока не продета посередине, требования к настройке такие, как показано на рис. 2.5-а; Если отверстие для штампа соединено с технологической стороной и направляющая проволока продета посередине, то настройка требования приведены на рис. 2.5-в, где требуется, чтобы направляющая проволока с обеих сторон отверстия не укладывалась в один слой, а ширина проволоки составляла 0,3 мм; При соединении двух соединительных плат, например, когда не используется V-образная канавка, требования к настройке приведены на рис. 2.5-с; Для трех вышеуказанных типов соединительных трубопроводов расстояние между двумя соседними соединительными шпонками должно составлять от 6 мм до 40 мм.

Отверстие для штамповки печатной платы

Описание печатной платы

Измерение

a. Для облегчения обработки углы цельной доски или обрабатываемые кромки должны быть скошены в виде буквы R, общий диаметр закругленных углов равен Φ5, небольшие доски можно отрегулировать соответствующим образом.

b. Если размер отдельной платы меньше 100 × 70 мм, к плате следует подключить печатную плату (см. рисунок 3.1).

Требования к размеру печатной платы

Длина L: 100 мм ~ 400 мм Ширина W: 70 мм ~ 400 мм

Нерегулярная печатная плата

Печатные платы неправильной формы, не соединенные с платой, следует обработать художественными краями. Если на печатной плате имеются отверстия размером более 5 мм × 5 мм, сначала их следует заделать в конструкции, чтобы избежать диффузии олова и деформации платы, вызванной пайкой, а готовую деталь и оригинальную деталь печатной платы следует соединить несколькими точками с одной стороны, а затем удалить после пайки волной.

Если соединение между кромкой craft и печатной платой представляет собой V-образную канавку, расстояние между внешним краем устройства и V-образной канавкой должно составлять ≥2 мм; если соединение между кромкой craft и печатной платой представляет собой отверстие для штамповки, устройства и провода не должны располагаться ближе чем на 2 мм. вокруг отверстия для штампа.

Направление подключения печатной платы должно быть параллельным направлению передающей кромки, за исключением случаев, когда размеры не могут соответствовать вышеуказанным требованиям к размерам компоновки. Как правило, количество линий V-образных вырезов или отверстий для штамповки должно быть не более 3 (за исключением длинных и тонких одиночных плат).

При соединении печатных плат с фасонными платами следует обращать внимание на соединение между печатными платами и печатными платами на платах, чтобы каждый этап разделения соединения проходил на одной линии.
