Что такое файл Gerber?

Gerber - это формат файла. Стандартный формат файла gerber может быть разделен на RS-274 и RS-274X, Gerber X2. Формат файла gerber RS-274 и aperture - это отдельные файлы. В файл gerber встроена диафрагма формата RS-274X.

Файл Gerber является отраслевым стандартом в производстве печатных плат. Независимо от того, насколько мощным является ваше программное обеспечение для проектирования, в конечном итоге вам необходимо создать файл Gerber, чтобы создать фотореалистичный фильм. Файлы Gerber являются результатом процесса проектирования схемы и содержат все детали, используемые производителем печатных плат. Файлы Gerber используются в процессе изготовления и сборки печатных плат.

Файловый поток печатных плат: Схема-> СПИСОК соединений-> Автоматическая компоновка->Автоматическая компоновка-> Данные о печатной плате, данные о сверлении, данные о фрезеровании и другие данные.

Формат Gerber - это набор форматов файлов, используемых программным обеспечением для производства печатных плат для иллюстрации изображений печатных плат (слоев схем, слоев паяных масок, слоев символов и т.д.), а также данных о сверлении и фрезеровании.Gerber доступен в трех форматах: Gerber X2, новейший формат Gerber, а также RS-274X (расширенный формат Gerber) и более старый RS-274-D. Формат Gerber был первоначально разработан компанией Gerber, Inc. и в настоящее время является частью Ucamco.Формат Gerber является стандартным форматом для преобразования изображений в индустрии печатных плат.

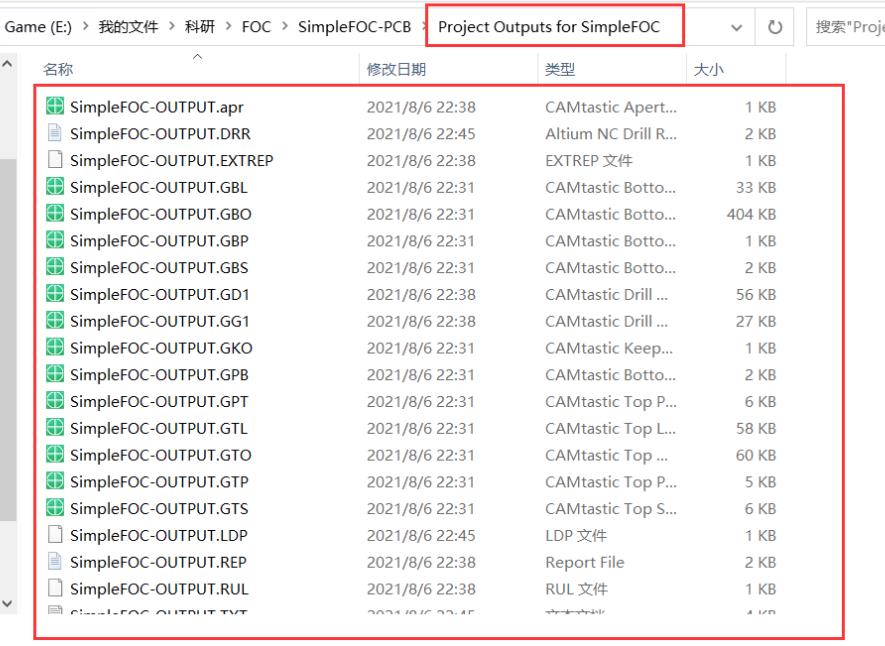

Файлы Gerber

Классификация форматов файлов Gerber

1.Gerber X2 (последний формат)

Gerber X2 - это обновленная версия RS-274X и новейший формат Gerber, в который не только встроена информация о размещении платы, но и добавлено содержимое CAD, что дополняет существующий формат графических данных и новые функции, которые могут значительно повысить общую эффективность проектирования, инжиниринга и производства.

2.RS-274-X (общий)

RS-274X (также известный как расширенный формат Gerber или формат X-Gerber) - это формат описания двумерных векторных изображений и стандартный формат описания изображений в индустрии печатных плат. RS-274X - это читаемый формат ASCII, содержащий набор управляющих кодов и информацию о координатах.Элементы, из которых состоит изображение, - это линии и вспышки с фигурами, нарисованными в определенных местах.Позитивные и негативные графические объекты можно комбинировать.

Файл RS-274X содержит полное описание изображения каждого слоя платы со всеми элементами, необходимыми для создания изображения платы, без необходимости расширения файла.С помощью Aperture можно определять положительные и отрицательные объекты. Медные оболочки не обязательно указывать как "Блоки заливки" или "Линии заливки", как в RS-274-D.

Интерфейс RS-274X является полным для всех уровней платы. Мощный. RS-274X - это полное, надежное и понятное стандартное описание слоев платы, которое может быть импортировано и обработано автоматически.Это позволяет использовать его для быстрого и безопасного преобразования данных и создания надежных и автоматизированных рабочих процессов.

3.RS-274-D (широко используемый, выведен из эксплуатации Ucamco в 2015 году)

Старый формат RS-274-D (также известный как стандартный формат Gerber) - это формат данных, основанный на стандартном коде EIA RS-274-D для управления многодоменными станками с ЧПУ. Gerber RS-274-D используется для управления векторными световыми плоттерами, которые представляют собой двумерные станки с ЧПУ.Gerber RS-274-D представляет собой формат ASCII, содержащий управляющие коды и координаты X и Y.

Gerber RS-274-D был разработан в 1960-х и 1970-х годах для управления векторными светотехниками.RS-274-D не содержит организации координат или информации в формате ASCII.Он не содержит организации координат или информации об апертуре. Диафрагма - это описание формы объекта, аналогичное шрифтам в PDF-файле.Оператор-светограф вручную устанавливает координатную структуру и диафрагму и описывает их в текстовом файле, называемом файлом диафрагмы или, по историческим причинам, файлом колеса. Файлы Aperture в основном считываются и записываются оператором, и единого стандарта не существует.У каждого программного обеспечения EDA и даже у каждого разработчика есть свои особенности оформления файлов aperture и преобразования имен. Производитель печатной платы должен понимать и вручную вводить файл aperture в систему CAM.

RS-274-D поддерживает только простые операции с изображениями. Из-за его крайних ограничений приходилось создавать сложные формы, такие как обводка, то есть блоки заливки или линии заливки. RS-274-D позволял удобно управлять векторным световым плоттером, но в то время возможности этого процесса были крайне ограничены. Он был пригоден для ручных процессов, а не для надежного и автоматизированного преобразования данных при проектировании и производстве печатных плат. RS-274-D - это цифровой стандарт, а не стандарт описания изображений. Файл RS-274-D бесполезен без соответствующего файла Aperture. Однако единого стандарта для файлов Aperture не существует. Кроме того, RS-274-D устарел.

4. Другие форматы Gerber: RS-274.Fire 9000.Mda 9000.Barco DPF.

Формат данных Gerber: целые разряды + десятичные цифры, обычно используемый: 3:3 (метрический, целое число 3 бита, десятичное число 3 бита)

2:4 (английский, целое число 2 бита, десятичное число 4 бита)

2:3 (английский, целое число 2 бита, десятичное число 3 бита)

3:3 (английский, целых 3 бита, десятичных 3 бита)

Единицы измерения Gerber: МЕТРИЧЕСКИЕ (мм), английские (дюйм или миль)

Пересчет в единицы измерения Gerber: 1 дюйм = 1000 мил = 2,54 см = 25,4 мм, 1 мм = 0,03937 дюйма = 39,37 мил

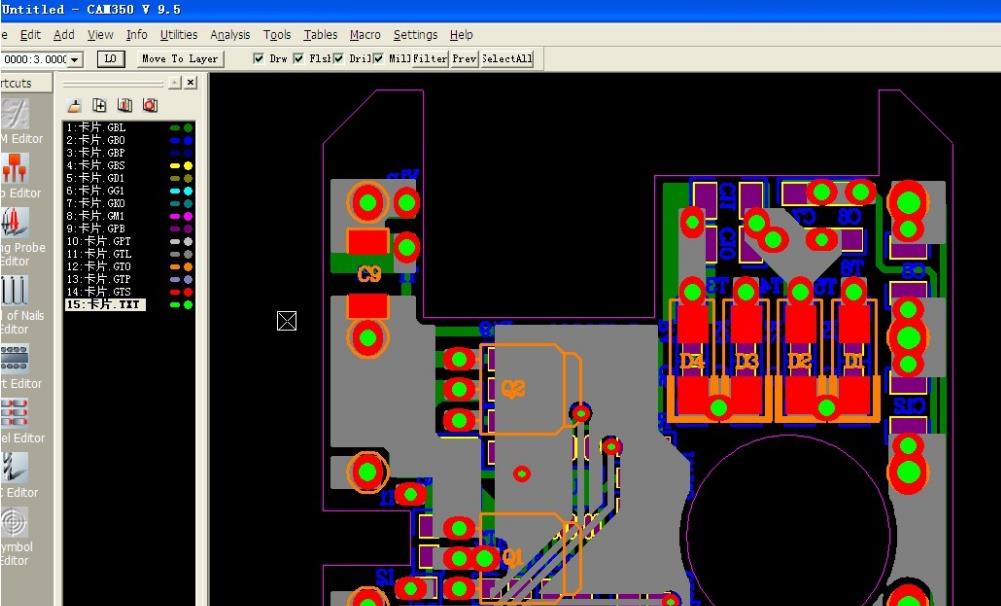

Файл Гербера

Какова функция файла Gerber?

Файл CAD обычно относится к исходному файлу проектирования печатной платы, такому как protel, PADS и другие файлы проектирования печатных плат, в то время как пользовательский или корпоративный отдел проектирования, часто по различным соображениям, готов предоставить производственному отделу только файл Gerber печатной платы.

Файлы Gerber - это все программы для проектирования схем, которые могут создавать файлы, в электронной сборочной промышленности также известные как трафаретные данные (stencil data), в производстве печатных плат также известные как файлы оптических чертежей.Можно сказать, что файл Gerber является наиболее распространенным форматом файлов в индустрии сборки электроники.Для предприятия по производству электроники очень важно иметь программное обеспечение CAM для автоматизированного производства, которое может обрабатывать файлы Gerber, что может помочь улучшить качество подготовки, производственные процессы и испытания для организации производства продукции.

Файл Gerber является стандартным форматом EIA, который делится на RS274-D и RS274-X, из которых RS274-X является расширением файла RS274-D. Производственные подразделения должны запросить у пользователя или конструкторского отдела как можно больше файлов Gerber RS274-X, когда позволяют условия, чтобы чтобы облегчить производственную подготовку каждого технологического процесса.

Данные Gerber генерируются фотопленками.Фотопленки состоят из сложной сервосистемы, которая управляет таблицей X-Y, к которой прикреплена высококонтрастная пленка.Источник света попадает на пленку через затвор. Затвор содержит диафрагму*** и фокусируется на пленке.Контроллер преобразует команды Gerber в соответствующее перемещение стола, поворот диафрагмы*** и открытие и закрытие затвора.В результате получается то, что мы обычно видим как файл Gerber.

Файл Gerber - это файл, который может быть сгенерирован любым программным обеспечением для проектирования схем, и также известен как файл трафарета (данные трафарета) в электронной сборке и файл оптического чертежа в производстве печатных плат.Можно сказать, что файл Gerber является наиболее распространенным форматом файлов в индустрии электронной сборки. Для предприятия по производству электроники очень важно иметь программное обеспечение для автоматизированного производства CAM, которое может обрабатывать файлы Gerber, что может помочь улучшить качество процессов подготовки, изготовления и тестирования для организации производства продукции.

Файл Gerber является стандартным форматом EIA, который делится на RS274-D и RS274-X, из которых RS274-X является файлом расширения RS274-D.Производственный отдел должен запросить у пользователя или конструкторского отдела файлы RS274-X Gerber, насколько это возможно, когда позволяют условия, чтобы облегчить подготовку производства к каждому процессу.

Файлы САПР обычно относятся к исходным файлам проектирования печатных плат, таким как protel, PADS и другие файлы проектирования печатных плат, в то время как пользовательский или корпоративный отдел проектирования часто готов предоставить производственному отделу только файл печатной платы Gerber по различным соображениям.
