ПЕЧАТНАЯ PCB - Какие файлы печатных плат мне нужно предоставить для изготовления печатных плат?

Какие файлы печатных плат мне необходимо предоставить изготовителю печатных плат для изготовления печатных плат? Для изготовления печатных плат вам необходимо предоставить производителям печатных плат следующую информацию:

1.Файлы Gerber (Gerber flies) используются для создания производственных файлов на фабрике печатных плат и обычно сжимаются и упаковываются независимо друг от друга.

2.Файл описания процесса изготовления печатной платы, используемый для иллюстрации технологии изготовления печатной платы, такой как тип платы, толщина, процесс нанесения покрытия, стандарты и т.д., обычно в формате PDF.

3.Схема печатной платы представляет собой единую плату, разделенную на несколько частей вместе с производством, для экономии времени производства, повышения эффективности производства, сокращения отходов печатных плат, снижения затрат.

Gerber flies, описание файла Gerber

Макетная плата печатной платы для проверки на наличие ошибок в случае файлов Gerber, тип чертежа.Бурение.Файлы для шелкотрафаретной печати или подключения и соответствующие настройки устройства вывода называются файлами CAM.

Настройки по умолчанию менять не нужно, особенно формат вывода - RS-274-X, вы можете использовать немодальную команду @CAMDOCS shortcut для вывода файла gerber, обратите внимание на слой маски припоя, масштаб по умолчанию 10, не забудьте удалить.Проверьте названия и разделы слоев в других слоях по очереди.

1.Направляющий слой (Routing/Split Plane): выравнивание платы (Trace).Паяльные площадки (Pad).Медный (Copper) и сквозной (Via) и т.д., плата имеет несколько слоев, имеется несколько соответствующих файлов.

2.Слой зеленого масляного покрытия (маска для пайки): это означает, что плата должна быть покрыта медью, которая состоит из двух слоев (верхнего и нижнего).

3.Слой шелкографии (Silkscreen): на плате должна быть указана информация, например, номер компонента (условное обозначение).Маркировка полярности, информация о версии.Логотип компании и т.д.На плате также есть два слоя (верхний и нижний).

4.Слой сверления (сверление с ЧПУ и чертеж сверления): В конструкции платы есть несколько типов Via, соответствующих нескольким файлам сверления с ЧПУ, но только одному файлу чертежа сверления.

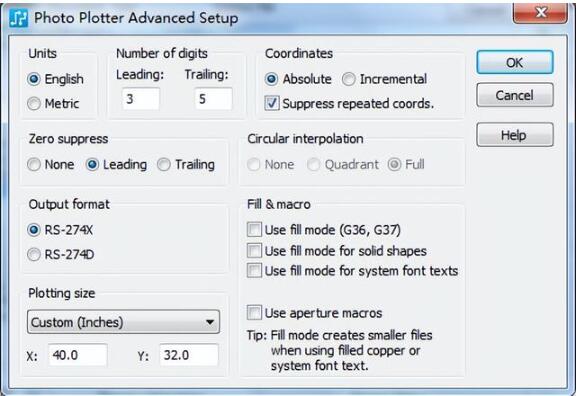

Гербер вылетает наружу

Файл описания процесса изготовления печатной платы

1.Материал печатной платы: прежде всего, следует пояснить, какой материал необходим для изготовления печатной платы, наиболее распространенным является использование FR4, основным материалом является волокнистая доска с эпоксидной смолой, в схемах Audemars Piguet также используется керамическая подложка, металлическая подложка и другие материалы для печатных плат.

2.Слой печатной платы: чтобы пояснить, из какого количества слоев состоит печатная плата.Печатная плата состоит из разных слоев, цена будет отличаться, а процесс отбора образцов печатной платы аналогичен.

3. Цвет паяльной маски: существует множество цветов, которые вы также можете выбрать в соответствии с требованиями компании, основной цвет - зеленый.

4.Цвет шелкотрафаретной печати: цвет шрифта и рамки для печатной платы, как правило, выбирается белый.

5.Толщина меди: как правило, в соответствии с током схемы печатной платы для проведения научных расчетов толщины меди, как правило, чем толще, тем лучше, но стоимость будет выше, поэтому необходим разумный баланс.

6.Закрыты ли переходные отверстия паяльной маской: Паяльная маска предназначена для изоляции переходных отверстий, в противном случае она должна оставлять их неизолированными.

7.Технология обработки поверхности: распыление олова.Нанесение золота.Нанесение золота, OSP, серебра и т.д.

8.Есть ли требования к импедансу, указывающие на линию импеданса печатной платы.Требования к слою укладки печатной платы и т.д.Audemars Piguet может рассчитать значение импеданса для заказчика и предложить оптимальный уровень укладки.

9.Количество: Укажите количество печатных плат, которые необходимо изготовить.

10. Также указываются другие особые требования.

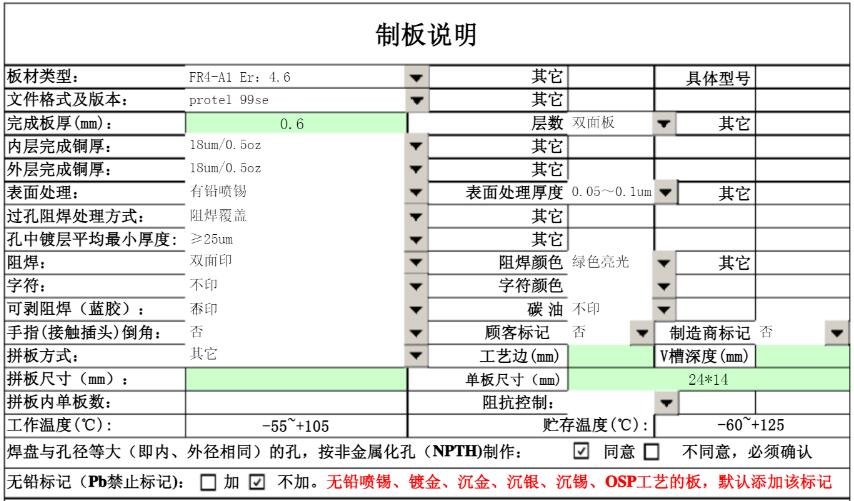

Файл описания процесса изготовления печатной платы

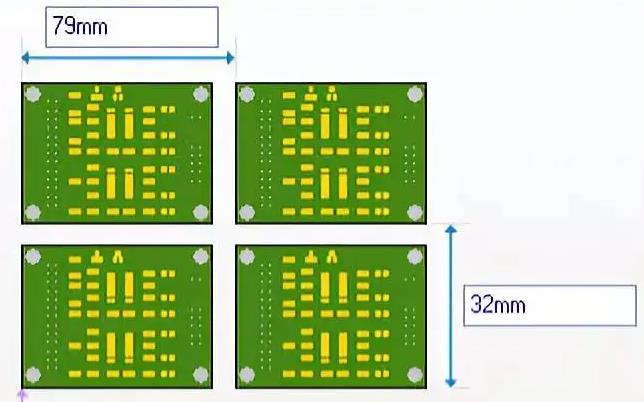

Печатная плата (PCB)

Печатная плата позволяет производителям печатных плат напрямую соединять небольшие печатные платы в единое целое.

Зачем нам нужно соединять платы? В чем преимущества печатной платы?

1.To удовлетворение производственных потребностей. Некоторые печатные платы слишком малы, чтобы соответствовать требованиям к креплению, поэтому для производства их необходимо собирать вместе.

2.Повысьте эффективность SMT-пайки. Только с помощью одной SMT-пайки можно выполнить пайку нескольких печатных плат.

3.Повышение эффективности использования затрат. Некоторые печатные платы имеют форму пэчворка, что позволяет более эффективно использовать площадь печатных плат, сокращать количество отходов и повышать стоимость использования.

Печатная плата (PCB)

Эта схема позволяет соединять платы в соответствии с производственной ситуацией на заводе, принципом сохранения данных, повышения эффективности и снижения стоимости печатных плат.

Выше приведено производство печатных плат, чтобы все могли поделиться информацией о том, какие файлы печатных плат необходимо предоставить производителю печатных плат, о производстве куска печатной платы, о необходимости предоставления информации заводу печатных плат, включая файлы Gerber (Gerber flies), файл описания процесса изготовления печатных плат, схемы подключения печатных плат.
