Несмотря на то, что многие обычные печатные платы обладают отличной функциональностью, не все они подходят для использования в светодиодных системах. Для достижения оптимальной производительности в системах освещения печатные платы для светодиодов должны быть спроектированы таким образом, чтобы максимально увеличить теплоотдачу.Печатные платы на основе алюминия обеспечивают универсальную основу для широкого спектра применений светодиодов с высокой выходной мощностью. Решения для светодиодного освещения быстро завоевывают популярность в различных отраслях промышленности и ценятся за низкое энергопотребление, высокую эффективность и впечатляющую светоотдачу. В большинстве светодиодных систем с высокой светоотдачей используются печатные платы на алюминиевой основе, главным образом потому, что они обеспечивают более высокий уровень теплопередачи. iPCB® - профессиональный производитель высокоточных печатных плат, который может массово производить 4-46-слойные печатные платы, печатные платы с печатными платами, печатные платы с печатными платами, высокочастотные платы, высокоскоростные платы, платы HDI, печатные платы для печатных плат, высокочастотные и высокоскоростные платы, двухсторонние, многослойные печатные платы, платы hdi, платы со смешанным напряжением, высокочастотные платы, платы с жестким изгибом и так далее.

Самое большое различие между печатными платами на основе алюминия и обычными печатными платами FR4 заключается в рассеивании тепла. По сравнению с печатными платами FR4 толщиной 1,6 мм и печатными платами на основе алюминия тепловое сопротивление первых составляет 20-22℃, в то время как у последних оно значительно меньше на 1,0-2,0 ℃. Печатная плата на основе алюминия представляет собой разновидность ламината на основе металла, покрытого медью, с хорошей теплопроводностью, который обладает хорошей теплопроводностью, эффективностью механической обработки, газо- и электроизоляцией.

1.Отвод тепла печатными платами на основе алюминия

В настоящее время многие двухпанельные и многослойные платы имеют высокую плотность и высокую мощность, что затрудняет отвод тепла.Обычные подложки печатных плат, такие как FR4, CEM3, являются плохими проводниками с высокой температурой, межслойной изоляцией, тепловыделение не прекращается. Не исключено локальное выделение тепла электронным оборудованием, что приводит к высокотемпературному выходу из строя электронных компонентов, и печатная плата на основе алюминия может решить эту проблему отвода тепла.

2.Стабильность размеров печатных плат на основе алюминия

Очевидно, что печатные платы на основе алюминия имеют гораздо более стабильные размеры, чем печатные платы, изготовленные из изоляционных материалов.Печатные платы на основе алюминия и алюминиевые сэндвич-панели, нагреваемые от 30℃ до 140 ~ 150℃, изменяют размер на 2,5~3,0%.

3.Тепловое расширение печатных плат на основе алюминия

Тепловое расширение и сжатие - это общие свойства материалов, и коэффициент теплового расширения у разных материалов разный.Печатная плата на алюминиевой основе может эффективно решить проблему отвода тепла, тем самым уменьшая тепловое расширение и сжатие различных материалов на компонентах печатной платы, повышая долговечность и надежность всей машины и электронного оборудования, особенно решая проблему теплового расширения и сжатия при обработке SMT SMD.

4.Другие свойства печатных плат на основе алюминия

Печатная плата на основе алюминия обладает маскирующим эффектом, заменяя хрупкую керамическую подложку. Будьте уверены, что использование технологии поверхностного монтажа позволяет уменьшить реальную полезную площадь печатной платы, заменить такие компоненты, как радиаторы, улучшить теплофизические свойства изделия, снизить производственные затраты и трудозатраты.

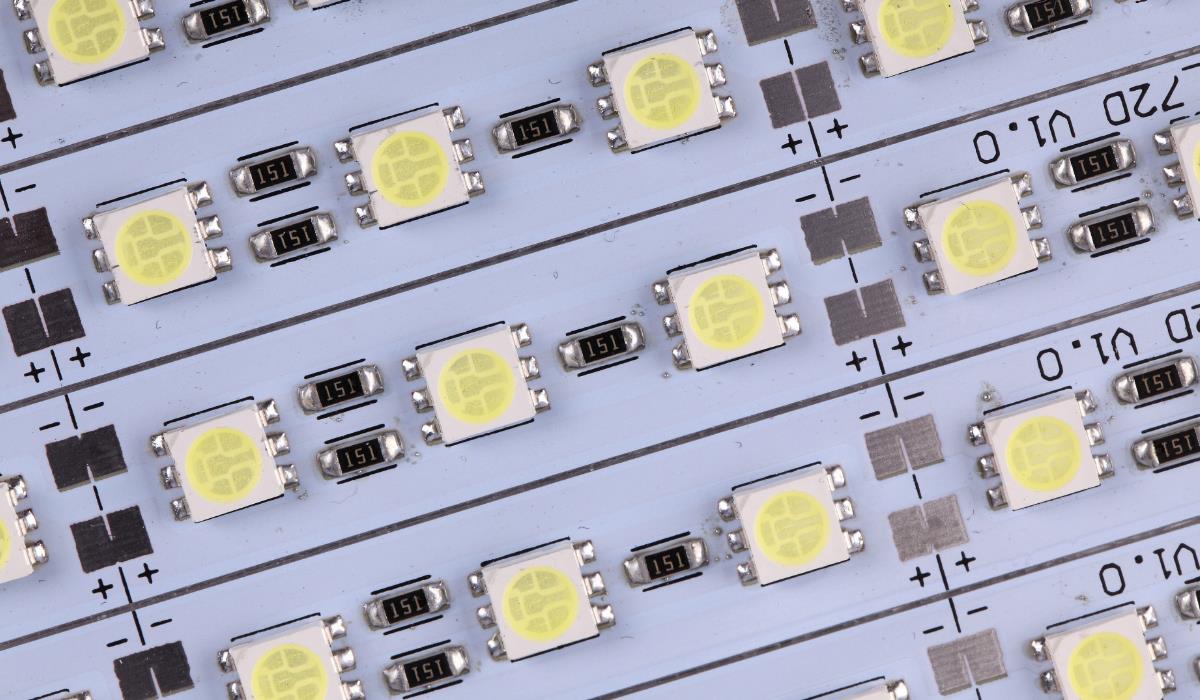

Светодиодная печатная плата на основе алюминия

Преимущества печатных плат на алюминиевой основе заключаются в том, что теплоотдача значительно выше, чем у стандартных печатных плат FR4, используемый диэлектрик обычно в 5-10 раз более теплопроводный, чем у обычного эпоксидного стекла, а показатель теплопередачи, составляющий одну десятую толщины, более эффективен, чем у обычных печатных плат. Какова теплопроводность алюминиевых печатных плат? Теплопроводность алюминиевых печатных плат относится к параметру теплоотдачи алюминиевой подложки, который является одним из трех основных критериев для измерения характеристик алюминиевых печатных плат. Теплопроводность печатных плат на основе алюминия может быть проверена с помощью измерительных приборов после того, как платы спрессованы друг с другом, и более высокая теплопроводность является признаком более высоких эксплуатационных характеристик печатных плат на основе алюминия.

Теплопроводность печатных плат на основе алюминия колеблется от 1,0 до 2,5. Печатные платы на основе алюминия представляют собой платы на основе металла, покрытые медью, с хорошими возможностями отвода тепла и, как правило, состоят из одной панели с трехслойной структурой, а именно: печатного слоя (медной фольги), изолирующего слоя слой и слой металлической основы. Для высокопроизводительных применений существуют также двухсторонние платы, состоящие из монтажного слоя, изоляционного слоя, алюминиевого основания, изоляционного слоя и монтажного слоя. Очень редко используются многослойные платы, которые могут быть изготовлены путем ламинирования обычной многослойной платы с изолирующим слоем и алюминиевой основой. Теплопроводность печатных плат на основе алюминия определяется толщиной медной фольги и изолирующего слоя. Толщина медной фольги составляет 25 мкм, 35 мкм, 70 мкм, а изолирующий слой состоит из основы из полипропиленовой стеклоткани (плохая теплопроводность), теплопроводящего клея (хорошая теплопроводность) и керамического порошка (отличная теплопроводность).

Величина теплопроводности печатной платы на основе алюминия, как правило, фиксирована и не меняется при изменении внешних факторов, а решение о величине теплопроводности в основном зависит от сырья, из которого изготовлена печатная плата на основе алюминия. Если добавить медь, серебро и другие материалы с высокой теплопроводностью, то теплопроводность алюминиевой подложки, безусловно, будет выше. Теплопроводность - это основная физическая величина, неизменный компонент материала, и величина его коэффициента теплопроводности не имеет ничего общего с толщиной или площадью. В настоящее время высоким показателем теплопроводности обычно обладают керамика, медь и т.д. Однако, учитывая стоимость, большую часть рынка в настоящее время занимают печатные платы на основе алюминия, поэтому соответствующая теплопроводность алюминиевых подложек является важным параметром, и чем выше теплопроводность, тем лучше функционирование

.

1.Телекоммуникационная отрасль: В телекоммуникационном оборудовании обычно используются печатные платы для управления светодиодными индикаторами и дисплеями. В этой отрасли легкие и прочные печатные платы часто являются преимуществом, главным образом из-за плотности механического оборудования в отрасли. Поскольку печатные платы на основе алюминия, как правило, обладают лучшими характеристиками теплопередачи, чем печатные платы FR4, их обычно можно найти в системах телекоммуникационного освещения.

2.Автомобильная промышленность: Светодиодные дисплеи на печатных платах широко распространены в автомобильной промышленности, особенно в приборных панелях, фарах, стоп-сигналах и панельных дисплеях премиум-класса. Промышленность особенно ценит светодиоды на печатных платах из-за их низкой стоимости изготовления и долговечности, что может увеличить стоимость и срок службы автомобиля.

3.Индустрия компьютерных технологий: Светодиоды на основе печатных плат становятся все более распространенными в индустрии компьютерных технологий и обычно используются в дисплеях и индикаторах настольных компьютеров и ноутбуков. Из-за термочувствительности компьютерных технологий, печатные платы на основе алюминия особенно подходят для светодиодного освещения компьютеров.

4. Медицинская промышленность: Осветительные приборы в медицинских целях, имеющих большое значение, особенно в хирургии и при оказании неотложной помощи, яркий свет может помочь улучшить зрение врача. В этих областях применения светодиоды часто являются предпочтительным методом освещения из-за их низкой мощности и небольшого размера. В качестве основы для этих применений часто используются печатные платы, особенно печатные платы на основе алюминия, которые по сравнению с другими типами печатных плат отличаются более длительным сроком службы и лучшей теплоотдачей. Таким образом, печатные платы на основе алюминия обеспечивают долговечность медицинского оборудования, которое может многократно использоваться в различных медицинских условиях.

5.Применение в жилых помещениях и на витринах магазинов: В дополнение к перечисленным выше видам применения, светодиоды на печатных платах становятся все более популярными в домах и на предприятиях в виде вывесок и дисплеев. Интеллектуальное светодиодное освещение - это недорогой способ для домовладельцев эффективно освещать свои дома, а настраиваемые светодиодные дисплеи могут принести пользу витринам магазинов. iPCB® - профессиональный производитель высокоточных печатных плат, которые могут быть изготовлены в больших количествах из печатных плат на основе алюминия.
