Металлические PCB - Светодиодная алюминиевая печатная плата

Материал на основе алюминия в середине алюминиевой печатной платы в основном выполняет функции соединения, электропроводки, изоляции и поддержки и оказывает некоторое влияние на скорость передачи, потери энергии и характеристический импеданс сигналов в цепи. Производительность, качество, технологичность в производстве, уровень производства, стоимость изготовления, а также долгосрочная надежность и стабильность алюминиевых печатных плат в значительной степени зависят от металлических алюминиевых печатных плат.

Применение алюминиевых печатных плат

1. В области освещения алюминиевые печатные платы широко используются в мощных светодиодах. Благодаря отличной теплопроводности алюминиевой печатной платы светодиода она может эффективно отводить тепло, повышать светоотдачу и срок службы светодиода.

2. В области электроники алюминиевые печатные платы могут использоваться в силовых электронных модулях, источниках питания, электронных трансформаторах и других устройствах. Высокая теплопроводность и отличные электрические характеристики делают их идеальным выбором для высокочастотных электронных устройств.

3. Автомобильная промышленность: Алюминиевые печатные платы широко используются в автомобильных электронных блоках управления (ЭБУ), автомобильных системах освещения и системах управления аккумуляторами. Они могут обеспечить стабильную работу в условиях высоких температур и хорошую теплоотдачу.

4. В области солнечной энергетики алюминиевые печатные платы широко используются при производстве солнечных панелей. Их превосходная теплопроводность позволяет эффективно снизить рабочую температуру солнечных элементов и повысить эффективность преобразования.

5. Промышленное управление: Алюминиевые печатные платы также используются в производстве различного промышленного оборудования для управления, такого как ПЛК (программируемые логические контроллеры).

Процесс производства светодиодных алюминиевых печатных плат

1. Выбор подложки: Подложка для алюминиевых печатных плат обычно изготавливается из алюминия высокой чистоты, который обладает хорошей теплопроводностью и механической прочностью. Поверхность подложки предварительно обрабатывается для улучшения адгезии медного покрытия.

2. Подготовка медного покрытия: Нанесение слоя медной фольги на поверхность алюминиевой подложки, что может быть достигнуто с помощью химического меднения или механического прессования меди. Толщина медной фольги зависит от требований к применению и обычно составляет от 15 до 140 микрон.

3. Графизация: использование методов фотолитографии или прямого лазерного письма для создания контурных рисунков на покрытом медью слое. Технология фотолитографии заключается в нанесении покрытия на фоторезист и последующем формировании желаемого контурного рисунка с помощью экспозиции, проявки и травления.

4. Обработка поверхности: Для улучшения характеристик сварки и предотвращения окисления медное покрытие обычно подвергается химической обработке или обработке горячим прессованием. Распространенные методы обработки поверхности включают напыление олова, серебра или золота.

5. Окончательная обработка: В зависимости от конкретного применения для алюминиевых печатных плат могут потребоваться заключительные этапы обработки, такие как сверление, точение, фрезерование и т.д. для формирования окончательной структуры печатной платы.

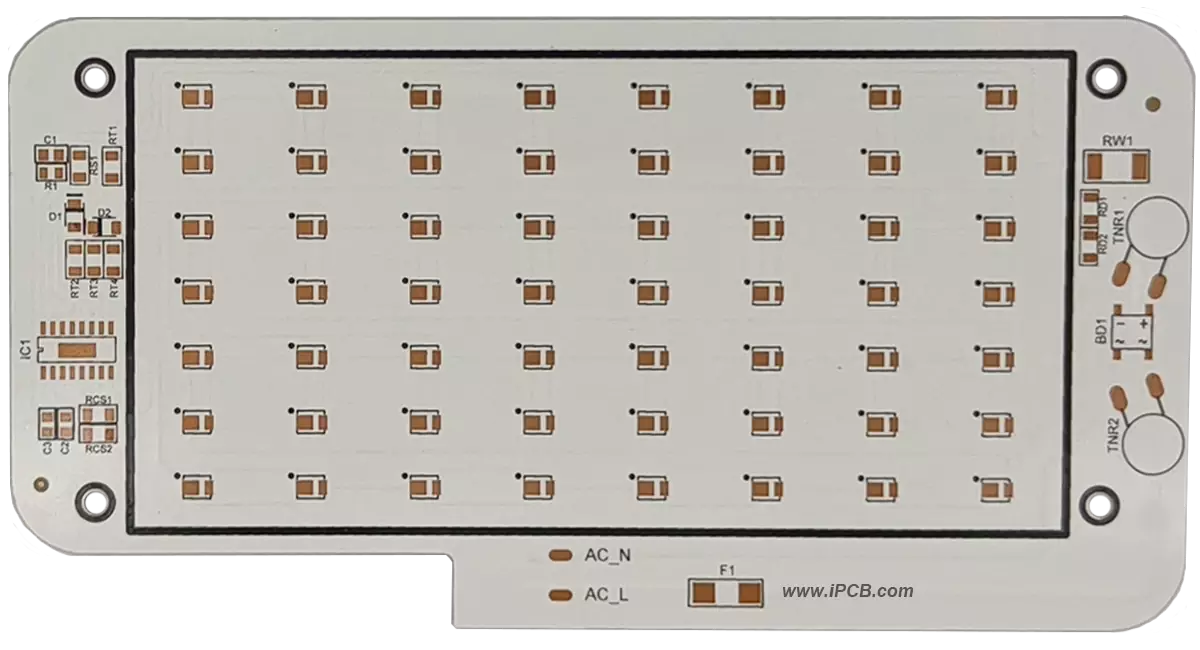

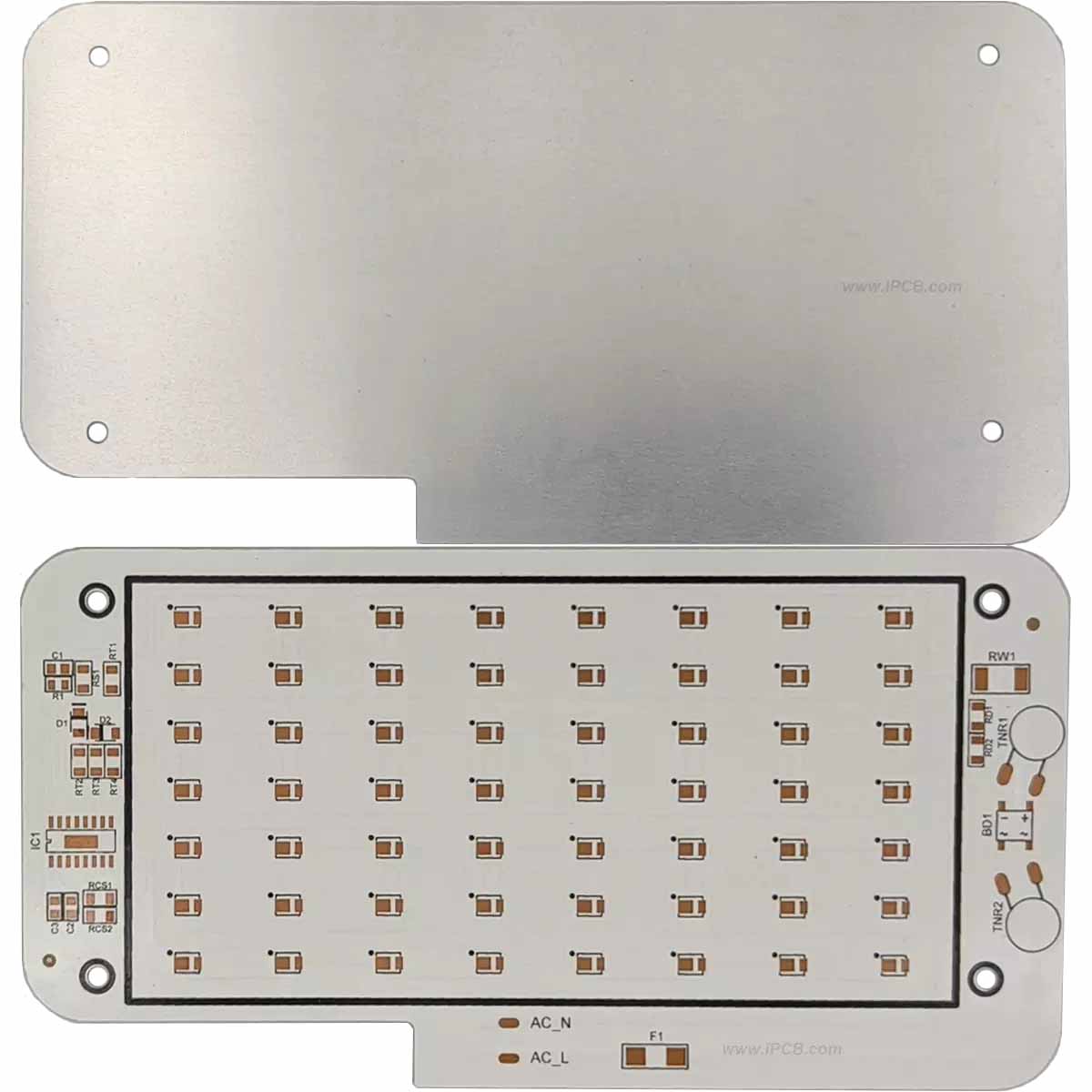

Алюминиевая светодиодная печатная плата

Алюминиевые печатные платы находят широкое применение в таких областях, как освещение, электроника, автомобилестроение и солнечная энергетика. Процесс производства включает в себя такие этапы, как выбор подложки, подготовка медного покрытия, нанесение рисунка, обработка поверхности и окончательная обработка, что обеспечивает производительность и надежность печатной платы.

Алюминиевая печатная плата играет ключевую роль в схемотехнических приложениях, требующих эффективного отвода тепла и высокой эффективности электронагрева, особенно подходящих для сценариев, требующих высокого отвода тепла, таких как светодиодная печатная плата.

Алюминиевые печатные платы также имеют некоторые недостатки. Из-за металлической подложки цена алюминиевых печатных плат относительно высока, как правило, они намного дороже, чем FR4. Кроме того, из-за сложности соединения алюминиевых печатных плат с контактами обычных электронных устройств требуется специальная обработка, такая как металлизация, что увеличивает производственные затраты. Кроме того, изоляционный слой алюминиевой печатной платы также нуждается в специальной обработке, чтобы обеспечить эффективность отвода тепла без ущерба для качества передачи сигнала.

Помимо разницы в цене, между алюминиевой печатной платой и FR4 также существуют некоторые различия в производительности, области применения и других аспектах.

Алюминиевая печатная плата обладает лучшими характеристиками рассеивания тепла и может эффективно и быстро отводить тепло, выделяемое печатной платой. Это делает алюминиевую печатную плату очень подходящей для проектирования схем большой мощности и высокой плотности, таких как светодиодные лампы, силовые модули и т.д. По сравнению с ней, FR4 обладает относительно более слабыми характеристиками рассеивания тепла и больше подходит для проектирования схем малой мощности.

Алюминиевые печатные платы обладают большей пропускной способностью по току и подходят для высокочастотных и сильноточных цепей. При проектировании мощных цепей ток генерирует тепло, а высокая теплопроводность и хорошие показатели теплоотдачи алюминиевых печатных плат позволяют эффективно отводить тепло, обеспечивая тем самым надежность и стабильность схемы. Пропускная способность FR4 по току относительно невелика и не подходит для проектирования мощных высокочастотных цепей.

Сейсмические характеристики алюминиевых печатных плат также лучше, чем у FR4, который лучше противостоит механическим воздействиям и вибрации. Поэтому алюминиевые печатные платы широко используются при проектировании электронных схем в таких областях, как автомобилестроение и железные дороги. В то же время алюминиевая печатная плата также обладает хорошими характеристиками защиты от электромагнитных помех, что позволяет эффективно экранировать электромагнитные волны и уменьшать помехи в цепи.

По сравнению с FR4 алюминиевая печатная плата обладает лучшими характеристиками рассеивания тепла, пропускной способностью по току, сейсмостойкостью и устойчивостью к электромагнитным помехам, что делает ее подходящей для проектирования мощных, высокоплотных и высокочастотных схем. FR4 подходит для проектирования электронных схем общего назначения, например, для изделий бытовой электроники, таких как мобильные телефоны и ноутбуки. Цена алюминиевой печатной платы, как правило, высока, но при проектировании схем, пользующихся большим спросом, выбор алюминиевой печатной платы является очень важным шагом.

Алюминиевые печатные платы и FR4 подходят для различных типов применения в схемах и имеют свои преимущества и недостатки. При выборе материалов для печатных плат необходимо взвесить различные факторы и выбрать наиболее подходящий материал, исходя из конкретных сценариев применения и требований.

Если вам нужно настроить алюминиевую светодиодную печатную плату, вам нужно найти профессионального производителя. iPCB - это производитель, специализирующийся на печатных платах. Наша продукция охватывает такие области, как электроснабжение, медицинское оборудование, промышленное управление, связь, автомобильная электроника, электроника безопасности, светодиодные лампы и дисплеи, а также бытовая электроника.
