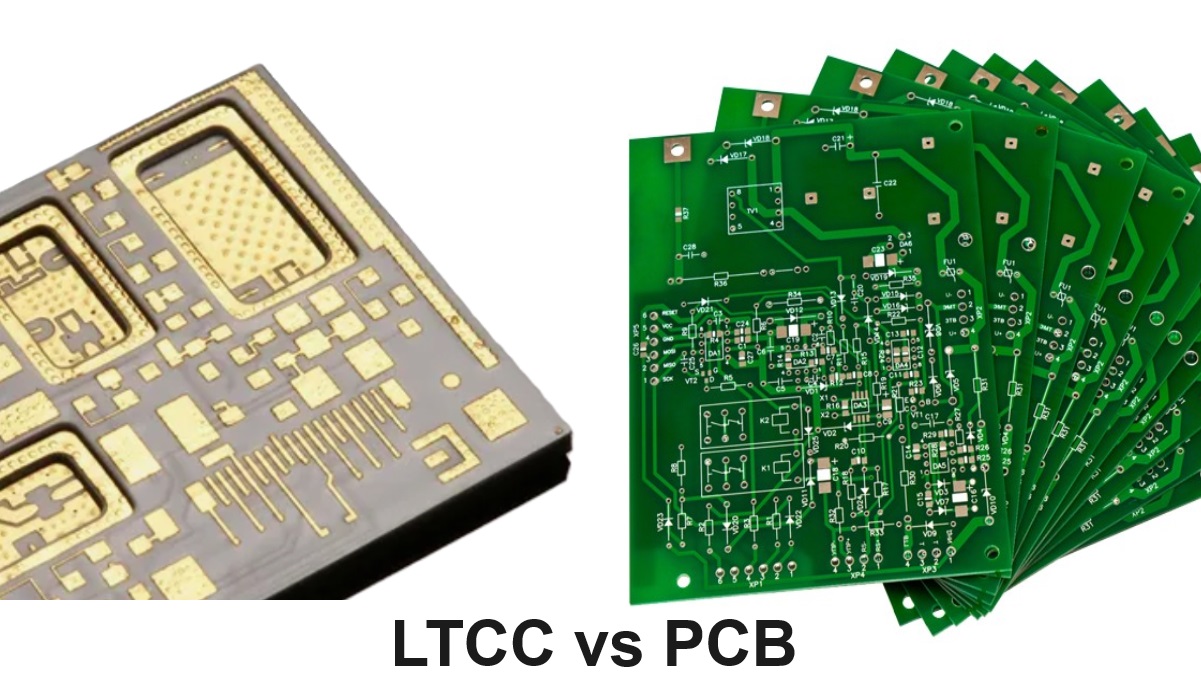

ПЕЧАТНАЯ PCB - LTCC против PCB

Мир электроники продолжает развиваться, требуя меньших, более эффективных и более высокопроизводительных компонентов. Две ключевые технологии, которые появились для

удовлетворения этих требований, являются низкотемпературной совместной керамикой (LTCC) и печатными платами (PCB). Оба служат необходимыми платформами для сборки

электронных компонентов, но предлагают отличные преимущества в зависимости от приложения. В этой статье мы будем углубляться в ключевые различия между LTCC и ПХД, изучая

их уникальные свойства, случаи использования и будущее каждого из них в электронной промышленности.

1. Что такое LTCC?

Низкотемпературная совместная керамика (LTCC) - это технология, используемая для создания многослойных схем. LTCC основан на керамических материалах, которые сожигаются при

температурах ниже 900°C. Процесс включает в себя слоевые керамические листы, которые предварительно печатаются узорами металлической пасты для создания проводящих следов.

Эти слои затем накладываются, прессуются и сожгаются вместе, чтобы сформировать прочную и компактную субстрату схемы.

Керамический материал, используемый в LTCC, имеет высокую тепловую стабильность и отличные электрические свойства, что делает его идеальным выбором для высокочастотных

приложений, суровых сред и отраслей промышленности, где размер и долговечность имеют решающее значение, такие как аэрокосмическая и телекоммуникационная промышленность.

Основные особенности LTCC:

Тепловая стабильность: LTCC поддерживает производительность при экстремальных температурах, обычно от -55 ° C до 125 ° C, что делает его идеальным для применений,

подвергаемых тепловому напряжению.

Высокочастотная производительность: низкая диэлектрическая константа керамических материалов делает LTCC подходящим для микроволновых и миллиметровых частот.

Возможности интеграции: LTCC позволяет интегрировать пассивные компоненты, такие как резисторы, конденсаторы и индукторы непосредственно в подложку, снижая

потребность в дополнительных внешних компонентах и миниатюризируя конструкциюТвердость: схемы LTCC очень прочны, с отличной устойчивостью к механическому напряжению и коррозии.

2. Что такое ПХД?

Печатные платы (PCB) являются наиболее широко используемой технологией для сборки электронных компонентов. Они состоят из непроводной подложки (обычно эпоксидная,

усиленная стекловолокном, такая как FR4), с проводящими медными следами, выгравированными на поверхность. Компоненты, такие как резисторы, конденсаторы и микрочипы,

припаиваются на эти дорожки, создавая электрическую цепь.

ПХД имеют широкий спектр применений, от потребительской электроники до автомобильных систем и промышленного оборудования. Они универсальны, экономически эффективны

и хорошо понятны с точки зрения производственных и проектных процессов.

Основные особенности PCB:

Доступность: производство ПХД недорого, особенно при производстве в больших объемах, что делает их предпочтительным вариантом для потребительской электроники.

Гибкость конструкции: ПХД могут быть однослойными, двухслойными или многослойными, предлагая гибкость в сложности и плотности схемы.

Дружественное массовое производство: хорошо установленная инфраструктура для изготовления ПХД позволяет производить большие объемы с последовательным качеством.

Универсальность: ПХД совместимы с широким спектром материалов, компонентов и методов сборки, что позволяет использовать их в различных приложениях в различных

отраслях промышленности.

3. LTCC против PCB: подробное сравнение

Хотя технологии LTCC и PCB служат платформами для сборки схем, их свойства делают их подходящими для различных типов приложений. Рассмотрим более подробно факторы,

которые отличают LTCC от традиционных ПХД.

3.1 Свойства материала

LTCC: Изготовленные из керамических материалов, подложки LTCC известны своей высокой теплопроводностью, механической прочностью и способностью выдерживать

экстремальные условия. Керамическая основа также обеспечивает отличные изоляционные и диэлектрические свойства, что делает ее идеальной для высокочастотных приложений.

ПХД: ПХД обычно изготовлены из FR4, эпоксидного материала, усиленного стекловолокном, или других материалов на основе смолы. Хотя FR4 предлагает достойную механическую

прочность и изоляционные свойства, он не соответствует высоким тепловым или диэлектрическим характеристикам керамики. ПХД также имеют ограниченные высокочастотные

возможности по сравнению с LTCC, поскольку их диэлектрические свойства не оптимизированы для таких приложений.

3.2 Термическое управление

LTCC: Одной из выдающихся особенностей LTCC является его превосходное тепловое управление. Керамический материал, используемый в LTCC, обеспечивает отличное рассеивание

тепла, что делает его идеальным для высокомощных приложений, где накопление тепла может привести к повреждению компонентов.

ПХД: ПХД, особенно те из FR4, имеют относительно низкую теплопроводность по сравнению с LTCC. В то время как тепловые каналы и теплоотводники могут быть добавлены для

улучшения рассеивания тепла, они добавляют сложность и затраты на конструкцию.

3.3 Производительность частоты

LTCC: LTCC является решением для RF и микроволновых приложений. Его низкие диэлектрические потери и стабильная производительность на широком диапазоне частот делают

его подходящим для высокоскоростных систем связи, радаров и спутниковых технологий.

ПХД: ПХД могут эффективно обрабатывать приложения с низкой и средней частотой. Однако для высокочастотных сигналов необходимы специализированные материалы,

такие ка Роджерс или другие высокопроизводительные ламинаты, чтобы минимизировать потери сигнала и поддерживать целостность, увеличивая сложность и стоимость

конструкции.

3.4 Размер и вес

LTCC: Возможность интегрировать пассивные компоненты в подложку LTCC позволяет значительно миниатюризировать схему. Это делает LTCC отличным выбором для приложений,

где пространство и вес являются премиальными, такими как портативные устройства и аэрокосмические приложения.

ПХД: ПХД, как правило, более громоздки по сравнению с LTCC из-за необходимости внешних пассивных компонентов и ограничений в миниатюризации. Хотя многослойные ПХД

могут уменьшить след схемы, они не могут соответствовать компактности, достигнутой технологией LTCC.

3.5 Стоимость

LTCC: LTCC обычно дороже, чем стандартные ПХД. Использование керамических материалов и сложный производственный процесс способствуют повышению затрат. Однако для

высокопроизводительных приложений, требующих долговечности, высокой частоты и теплового управления, преимущества LTCC часто перевешивают затраты.

ПХД: ПХД известны своим недорогим производством, особенно когда они производятся в больших количествах. Простый производственный процесс и доступность материалов

делают их экономически эффективным выбором для широкого спектра потребительской и промышленной электроники.

3.6 Устойчивость и устойчивость к окружающей среде

LTCC: Керамические материалы, используемые в LTCC, обеспечивают исключительную устойчивость к суровым условиям. Схемы LTCC очень устойчивы к химическим веществам,

влаге и механическим напряжениям, что делает их идеальными для применения в автомобильной, аэрокосмической и военной промышленности.

Стандартные ПХД, особенно те из FR4, более восприимчивы к факторам окружающей среды, таким как влага, колебания температуры и механический износ. Специальные покрытия

и материалы могут повысить долговечность, но они увеличивают стоимость и сложность конструкции.

4. Сценарии применения

Как LTCC, так и ПХД имеют важное значение в современной электронике, но они подходят для различных типов приложений.

Приложения LTCC:

Высокочастотные устройства: LTCC является технологией выбора для RF и микроволновых приложений, таких как радиолокационные системы, спутниковая связь и инфраструктура 5G.

Из-за своей долговечности и способности выдерживать экстремальные условия, LTCC используется в аэрокосмической, автомобильной и военной промышленности.

Миниатюризированные устройства: интеграционные возможности LTCC позволяют создавать небольшие, легкие устройства для телекоммуникаций, медицинского оборудования

и датчиков.

Применения PCB:

Потребительская электроника: ПХД доминируют в потребительских продуктах, таких как смартфоны, ноутбуки и телевизоры из-за их низкой стоимости и гибкости в дизайне.

Автомобильные системы: ПХД широко используются в автомобильной электронике для блоков управления двигателем, информационно-развлекательных систем и датчиков.

Промышленные приложения: ПХД обычно встречаются в промышленных системах управления, машинах и устройствах автоматизации, где стоимость и гибкость имеют решающее

значение.

5. Будущее LTCC и ПХБ

Электронная промышленность постоянно развивается, и технологии LTCC и PCB адаптируются к меняющимся требованиям. LTCC, скорее всего, продолжит расширять свою роль в

высокочастотных и высокопроизводительных приложениях, особенно когда такие отрасли, как телекоммуникации и аэрокосмическая промышленность, продвигают границы того,

что возможно. Ожидается, что продвижение 5G и IoT (Интернет вещей) приведет к дальнейшему спросу на решения LTCC.

С другой стороны, ПХД будут продолжать доминировать на массовом рынке из-за их доступности и универсальности. Достижения в области материалов ПХД, такие как разработка

более теплоустойчивых и более частотных ламинатов, позволят ПХД обрабатывать более требовательные приложения, не жертвуя своими преимуществами в плане затрат.

Вывод

Хотя технологии LTCC и PCB имеют важное значение в мире электроники, они служат разным целям. LTCC отличается высокочастотными, высокомощными и суровыми условиями,

 предлагая превосходные возможности управления теплом и миниатюризации. Однако ПХД остаются выбором для большинства приложений с низкой и средней частотой из-за их

низкой стоимости и гибкости конструкции. По мере дальнейшего развития электроники обе технологии будут играть решающую роль в формировании будущего конструкции и

производства схем.
