ПЕЧАТНАЯ PCB - Почему широко используются печатные платы LTCC?

Как мы все знаем, всего существует три технологии производства многослойных керамических печатных плат: толстопленочная керамическая печатная плата, керамическая печатная плата HTCC и, наконец, керамическая печатная плата LTCC. Керамическая печатная плата LTCC была разработана на основе технологии HTCC в начале 1980-х годов. В последние годы, благодаря быстрому развитию электронных продуктов, печатные платы LTCC приобрели популярность благодаря своим уникальным преимуществам перед традиционными печатными платами. Они отличаются высокой надежностью, долговечностью, превосходными электрическими и механическими свойствами и отлично подходят для высокопроизводительных электронных приложений.

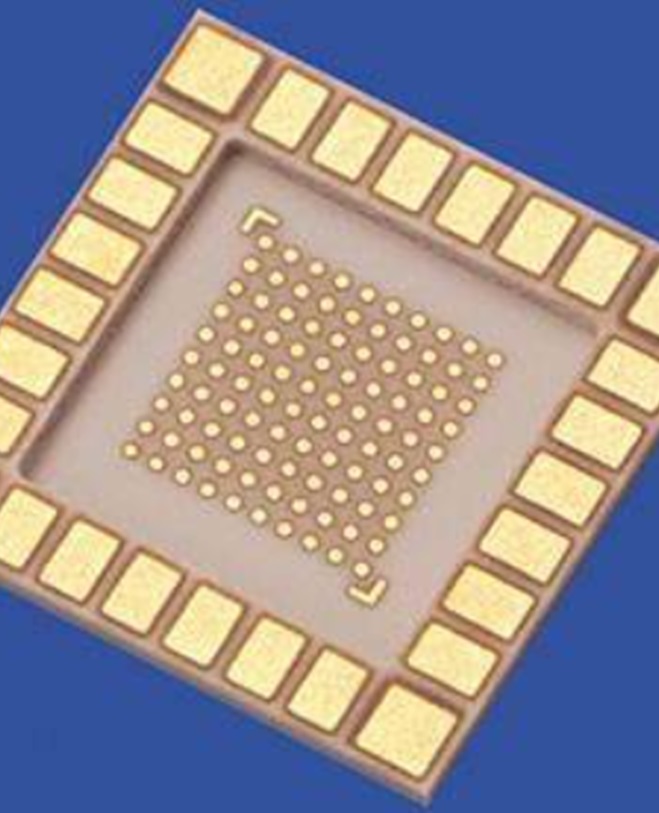

В отличие от керамических плат HTCC, температура спекания LTCC составляет около 950oC (900-1000oC), при этой температуре керамическая подложка легко комбинируется со слоем меди, образуя в трехмерном пространстве контур высокой плотности, не вызывающий помех, и в некоторой степени его также можно использовать в качестве трехмерная подложка с пассивными компонентами. Печатная плата LTCC изготавливается из керамической подложки/стекла в качестве диэлектрического слоя, высокопроводящих металлических материалов, таких как золото, серебро, сплавы (такие как Pd/Ag, Pt/Ag) в качестве электродного слоя, параллельных печатных плат, а затем спекается при температуре 1000oC. В настоящее время керамические многослойные печатные платы чаще всего используются в высокоскоростных и мощных схемах. Было доказано, что эти платы снижают паразитную емкость до 90% по сравнению с традиционными материалами печатных плат и имеют широкие перспективы для будущего применения в аэрокосмической, медицинской, промышленной и автомобильной промышленности.

Технология LTCC включает укладку и ламинирование нескольких слоев керамической ленты green tape, которые затем подвергаются совместному обжигу (спеканию) при относительно низких температурах (обычно от 850°C до 950°C) с образованием монолитной структуры. На каждый слой можно нанести рисунок из токопроводящих материалов, таких как вольфрам или золото, чтобы сформировать плотную многослойную печатную плату со встроенными пассивными компонентами и герметичной упаковкой. Одной из самых важных особенностей технологии LTCC является то, что она позволяет использовать различные слои для создания 3D-структур. С развитием технологий требования к производительности и функциональности электронных компонентов и сборок становятся все выше и выше, в то время как размер изделия должен быть все меньше и меньше. Технология LTCC может соответствовать этим двум требованиям, поэтому она широко используется в области микроэлектроники. Технология LTCC - это основная технология пассивной интеграции. LTCC может реализовать упаковку трех основных компонентов (резисторов, конденсаторов, катушек индуктивности) и различных пассивных компонентов (таких как фильтры, трансформаторы и т.д.) в многослойную монтажную подложку и интегрировать их с активными компонентами (такими как силовые МОП, транзисторы, модули микросхем и т.д.) в единый модуль. полная система контуров. В течение длительного времени печатные платы использовались в схемах для обеспечения электрического соединения. Однако, поскольку пассивные компоненты на основе керамических материалов, такие как резисторы, конденсаторы, катушки индуктивности и фильтры, требуют высокотемпературного спекания, они не могут быть интегрированы в многослойные печатные платы, и необходимость в технологии LTCC очевидна.

К основным преимуществам печатных плат LTCC относятся:

Высокочастотные характеристики (до миллиметровых частот).

Низкие диэлектрические потери и малая задержка распространения сигнала.

Отличная теплопроводность и стабильность.

Хорошая герметичность и устойчивость к воздействию агрессивных сред.

Интеграция пассивных компонентов (резисторов, конденсаторов, катушек индуктивности).

Высокая надежность и длительный срок службы.

Эти уникальные характеристики делают печатные платы LTCC очень подходящими для широкого спектра применений, включая:

Аэрокосмические и оборонные системы.

Автомобильную электронику.

Телекоммуникации.

Медицинское оборудование.

Промышленные датчики и контроллеры.

Какие материалы обычно используются в печатных платах LTCC?

Наиболее часто используемыми керамическими материалами для печатных плат LTCC являются оксид алюминия (Al2O3) и стеклокерамические композиты. Проводящие материалы, такие как вольфрам, золото и серебро, используются для создания проводящих дорожек и переходных отверстий.

Можно ли отремонтировать или переработать печатные платы LTCC?

Из-за их монолитной конструкции и совместного производственного процесса, печатные платы LTCC, как правило, трудно ремонтировать или перерабатывать. Любая модификация или ремонт требует специальных технологий и оборудования, что делает их сложными и дорогостоящими.

Каждый тип керамических печатных плат имеет свои уникальные преимущества и недостатки, и выбор типа печатной платы зависит от конкретных требований конкретного применения. Керамические печатные платы LTCC являются основным продуктом для пассивных интегральных схем и популярным выбором для высокочастотных/высокоскоростных приложений.
