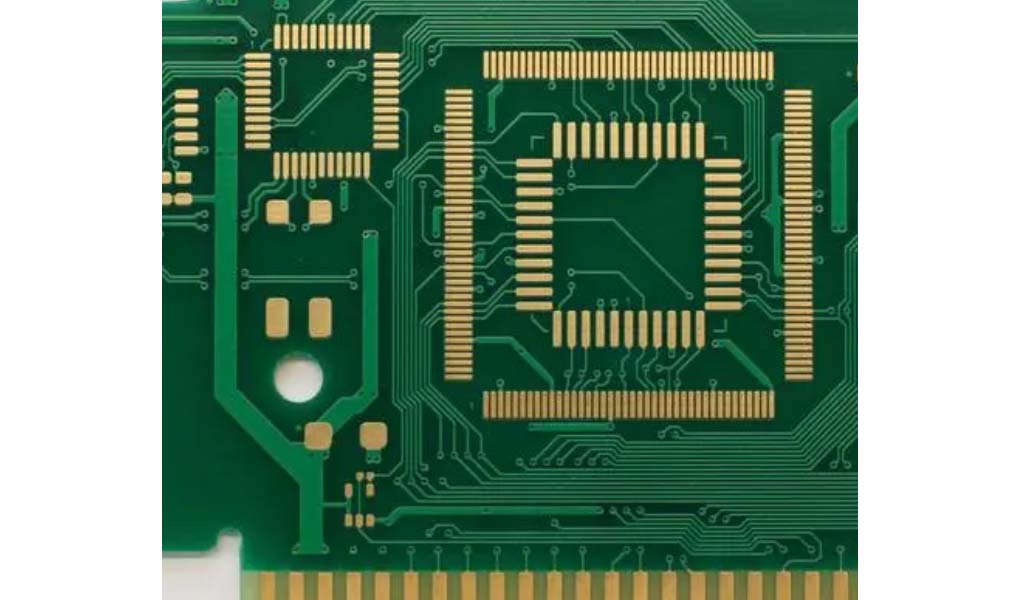

Какие факторы влияют на теплопроводность fr4?

Производители уделяют большое внимание теплопроводности печатных плат, поскольку она определяет, как печатная плата передает тепло другим компонентам. Как мы все знаем, печатные платы состоят из электронных компонентов, изоляторов и проводящих материалов, а разные компоненты и материалы имеют разную теплопроводность. Кроме того, существует множество факторов, влияющих на теплопроводность fr4:

Отвод тепла через:

Отверстия для отвода тепла - это отверстия, расположенные на печатной плате, которые играют жизненно важную роль в отводе тепла. Вообще говоря, чем больше на печатной плате отверстий для отвода тепла, тем лучше теплопроводность, поскольку эти отверстия обеспечивают больше места для отвода тепла от печатной платы и компонентов.

Меднение печатных плат:

Меднение - еще один важный фактор, влияющий на теплопроводность. Теплопроводность Fr4 на самом деле зависит от того, является ли меднение полным, то есть соединено ли оно от одного конца к другому. Если плотность меднения больше, то теплопроводность будет высокой, а если плотность меднения меньше, то теплопроводность будет низкой.

Внутренний слой:

Внутренний слой - это фактор, который влияет на теплоотдачу печатной платы. Если внутренних слоев много, то теплопроводность будет снижена, и наоборот.

Управление теплопроводностью Fr4:

Управление теплопроводностью имеет решающее значение для печатных плат FR4 и влияет на их производительность, надежность и срок службы. Без управления теплопроводностью печатные платы могут расслаиваться, повреждаться или выходить из строя. К счастью, существует несколько способов эффективного управления теплопроводностью:

Улучшение проектирования печатных плат:

Теплопроводность - это фактор, который необходимо учитывать при проектировании печатных плат. Вот несколько советов по улучшению проектирования печатных плат:

Во-первых, при проектировании печатных плат лучше всего разделять силовые и сигнальные проводники. Для отвода тепла мы можем использовать дополнительные тепловые переходы. Тепловые переходы могут быть с покрытием или без покрытия, что обеспечивает циркуляцию воздуха и отвод тепла. Кроме того, разумное количество тепловых переходов также полезно для снижения теплового сопротивления и улучшения характеристик рассеивания тепла.

Во-вторых, мы рекомендуем увеличить расстояние между устройствами, чтобы обеспечить более равномерное распределение тепла по слоям, тем самым снижая риск образования горячих точек. Но мы должны отметить, что этот метод не подходит для печатных плат небольшого размера.

В-третьих, геометрия устройства также является важным фактором, который следует учитывать при проектировании. Дорожки, соединяющие компоненты, должны быть как можно короче и шире, а для дорожек, пропускающих большие токи, следует использовать толстую медь. Электронные компоненты могут выйти из строя, если устройство слишком маленькое.

Толщина и ширина медной прокладки:

Толщина и ширина медной прокладки играют важную роль при проектировании теплопроводности fr4. Толщина медной прокладки должна быть достаточной для обеспечения прохождения тока через нее с низким сопротивлением. Это связано с тем, что сопротивление медных проводников и переходных отверстий может привести к значительным потерям мощности и нагреву, особенно когда они подвергаются воздействию высокой плотности тока. Поэтому рекомендуется использовать проводники достаточной ширины и толщины для уменьшения нагрева.

Размещение мощных компонентов на печатной плате:

Для лучшего отвода тепла мощные компоненты, такие как процессоры и микроконтроллеры, следует размещать в центре печатной платы. Если мощный компонент установлен близко к краю платы, он накапливает тепло на краю и повышает локальную температуру. Однако, если устройство разместить в центре платы, тепло будет рассеиваться во всех направлениях по всей поверхности. Таким образом, температура поверхности печатной платы будет ниже и будет легко рассеиваться.

Кроме того, размещайте мощные компоненты вдали от чувствительных устройств и соблюдайте правильное расстояние между двумя мощными устройствами. Старайтесь равномерно размещать мощные компоненты на печатной плате.

Узнайте, как правильно выбрать компоненты печатной платы для вашего проекта:

В настоящее время доступны профили высотой 500 мкм шириной от 2,0 мм до 12 мм различной длины, а проволока диаметром 500 мкм уже доступна. Сплошные медные элементы, прочно соединенные с рисунком проводника, могут быть нанесены непосредственно на медь-основу с помощью ультразвукового метода соединения и интегрированы в любой многослойный слой с использованием материала-основы FR4. Медь используется по нескольким причинам: она обладает вдвое большей теплопроводностью, чем алюминий, и поэтому обеспечивает быстрое рассеивание тепла без необходимости в изолирующем промежуточном слое под накладкой светодиодного радиатора.

В основном мы используем FR4 для массового производства печатных плат. Однако в этом случае теплопроводность fr4 очень низкая по сравнению с альтернативными материалами. Таким образом, большинству производителей приходится использовать различные методы терморегулирования, чтобы поддерживать температуру печатных плат FR4 и их активных компонентов в безопасном рабочем диапазоне.
