Методы вскрытия паяльной маски и требования к размеру
2024-06-26
Смотреть:655
Автор:iPCB

На паяльной маске должны быть предусмотрены отверстия для пайки или подсоединения контактных площадок печатной платы, а некоторые отверстия без печатной платы закрываются для отвода тепла. Эти отверстия на паяльной маске называются отверстиями для паяльной маски. Отверстия в паяльной маске используются для контакта печатной платы с припоем/оловом. Это должно быть сделано точно, иначе медь на печатной плате может подвергнуться ненужному воздействию, что приведет к коррозии и повреждению. С точки зрения непрофессионала, это означает удаление слоя краски с контура, чтобы контур мог обнажить олово.

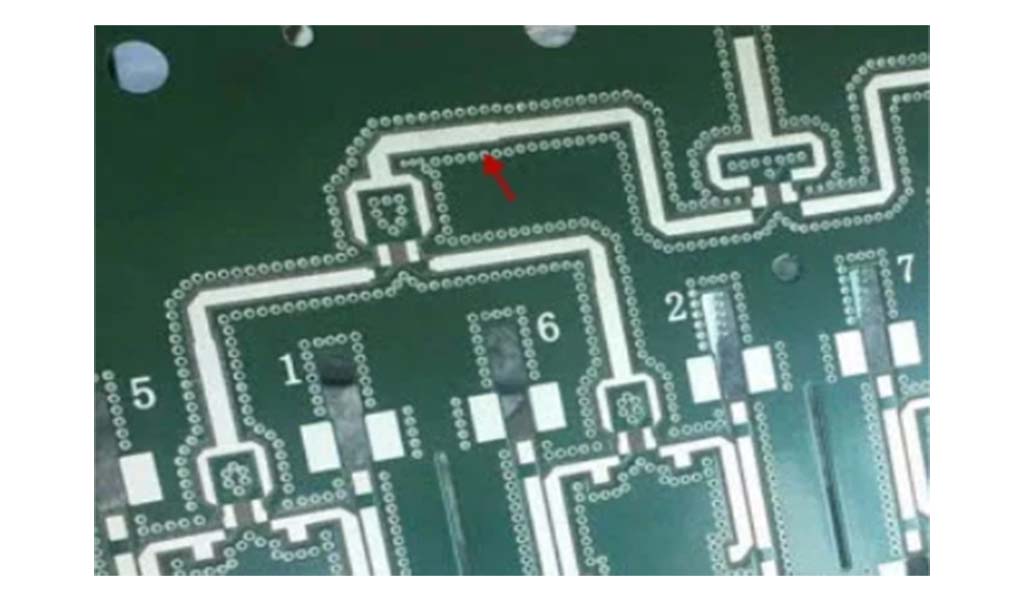

открытие паяльной маски

Концепция паяльной маски:

Паяльная маска - это паяльная маска, которая относится к той части печатной платы, которая должна быть окрашена зеленым маслом. На самом деле, в этой паяльной маске используется негативная пленка, поэтому после того, как форма паяльной маски нанесена на плату, она не окрашивается зеленой масляной паяльной маской, но обнажается медная поверхность.

Паяльная маска - это тонкий слой полимерного покрытия, обычно наносимый на медную поверхность печатной платы (PCB), предназначенный для предотвращения окисления и образования паяных мостиков между близко расположенными контактными площадками, то есть нежелательных электрических соединений между двумя проводниками, обычно достигаемых с помощью небольшого кусочка припоя. Паяльная маска не обязательно используется для ручной пайки компонентов, но она необходима для плат массового производства с использованием методов пайки оплавлением или волной. После нанесения необходимо проделать отверстия в паяльной маске методом фотолитографии, чтобы можно было выполнять соединения в любом месте пайки компонентов. Традиционно паяльная маска зеленого цвета, но доступны и другие цвета.


Технологические требования к паяльной маске:

Паяльная маска играет важную роль в устранении дефектов пайки во время процесса пайки оплавлением, и разработчики печатных плат должны стараться минимизировать расстояние или воздушные зазоры вокруг элементов контактной площадки. Хотя многие инженеры-технологи предпочли бы, чтобы все элементы контактной площадки были разделены паяльной маской на плате, расстояние между контактами и размер контактной площадки для компонентов с мелким шагом требуют особого рассмотрения. Хотя неразделенные отверстия или окошки в паяльной маске на четырехсторонних QFP могут быть приемлемыми, контролировать паяные перемычки между выводами компонентов может быть сложнее. Что касается паяльной маски для BGAs, то многие компании предлагают паяльную маску, которая не касается контактных площадок, но закрывает любые участки между контактными площадками, чтобы предотвратить образование паяных мостиков. Большинство печатных плат для поверхностного монтажа покрыты паяльной маской, но покрытие паяльной маски, если его толщина превышает 0,04 мм ("), может повлиять на нанесение паяльной пасты. Печатные платы для поверхностного монтажа, особенно те, в которых используются компоненты с мелким шагом, требуют использования низкопрофильной светочувствительной паяльной маски.


Советы по открыванию окошка для паяльной маски:

1.Открывание паяльной маски для прокладок печатных плат

Печатные платы - это контакты, которые необходимо монтировать на поверхности электронных компонентов, таких как резисторы, конденсаторы, микросхемы и т.д. Поэтому печатные платы не следует печатать печатными чернилами.


Это означает, что при проектировании печатной платы в паяльной маске следует создать отверстие для паяльной маски для каждой печатной платы.


2.Отверстие для паяльной маски для сквозных отверстий печатной платы

Не для всех сквозных отверстий печатной платы требуются отверстия для паяльной маски, все зависит от потребностей вашей печатной платы.


Для лучшего отвода тепла можно сделать отверстия в паяльной маске для сквозных отверстий печатных плат. Отверстия в паяльной маске для отвода тепла являются обычным явлением, особенно для печатных плат с источником питания, через которые протекает большой ток.


Вы также можете заполнить отверстия в паяльной маске оловом, которое служит металлическим теплоотводом.


Печатная плата Отверстие для паяльной маски в сквозном отверстии также можно использовать в качестве контрольной точки на печатной плате. Поскольку медь обнажена, здесь можно провести тестирование печатной платы.


Выше приведены две цели отверстия для паяльной маски на печатной плате. Однако паяльную маску можно также использовать в сквозных отверстиях печатных плат для защиты меди от окисления, особенно в агрессивных средах.


3.Отверстие паяльной маски для золотых пальцев

Золотые накладки на печатной плате представляют собой ряд открытых твердых позолоченных накладок по краям печатной платы для подключения разъемов. Золотые накладки должны быть открытыми, поскольку паяльная маска действует как изолятор, в то время как золотые накладки выполняют функцию соединения и должны обладать хорошей проводимостью.


Без паяльной маски вам не нужно беспокоиться об окислении золотого пальца. Поверхность печатной платы покрыта твердым золотом, которое хорошо защищает медную накладку.


4.Отверстие в паяльной маске для заземления

Отверстия в паяльной маске могут быть предназначены для заземления печатной платы, а открытая медь может быть подсоединена к металлическому корпусу, чтобы обеспечить заземление печатной платы.


5.Отверстие в паяльной маске для измерения толщины меди

В процессе изготовления печатной платы нам необходимо измерить толщину меди печатной платы, чтобы убедиться в ее соответствии требованиям. Поэтому PCBONLINE иногда может рекомендовать вам отверстия в паяльной маске в зависимости от вашего конкретного проекта.


6.Отверстие в паяльной маске антенны печатной платы

Антенна на печатной плате передает и принимает радиочастотные микроволны, что потребляет много энергии. Для высокочастотных печатных плат обычно открывают слой паяльной маски антенн на печатных платах, поскольку таким образом антенна может потреблять меньше энергии.


Если размер отверстия в паяльной маске слишком мал, прокладка будет покрыта чернилами, что приведет к образованию небольшой площади сварки, что приведет к плохой сварке; если размер отверстия в паяльной маске слишком велик, это приведет к обнажению соседних линий, что приведет к таким проблемам, как короткое замыкание, а также к в то же время защитное действие на медь-основу будет снижено, что ускорит скорость коррозии открытой детали.


Размер отверстия в паяльной маске должен быть по возможности одинаковым:

Мы знаем, что прокладки для упаковки печатных плат необходимо открывать в слое паяльной маски. Открытие паяльной маски означает, что область прокладки не может быть закрыта зеленой паяльной маской. Чтобы защитить печатную плату от окисления и короткого замыкания во время сварки, наружный слой нашей печатной платы обычно покрывается слоем паяльной маски. Обычно в качестве маски для пайки используется зеленое масло (конечно, есть также черное, красное, желтое, синее и другие масла).


Однако нельзя наносить на прокладку зеленое масло, чтобы избежать пайки оловом. Чтобы предотвратить воздействие паяльной маски на контактную площадку из-за технологических погрешностей, что может повлиять на паяемость контактной площадки, мы обычно делаем площадь отверстия паяльной маски больше, чем контактной площадки, как правило, увеличивая ее на 0,1 мм (4 мил). Конечно, его также можно не расширять, чтобы площадь отверстия паяльной маски совпадала с размером прокладки, и завод-изготовитель сделает это за вас.


Однако это требует, чтобы при изготовлении упаковок печатных плат размер отверстия для паяльной маски был таким же, как и размер прокладки, или на 0,1 мм больше размера прокладки. Если имеются некоторые внешние выступы толщиной 0,05 мм и некоторые выступы толщиной 0,1 мм, производителю будет сложнее справиться с этим.
