Металлические PCB

Продукт: Алюминиевая печатная плата

Материал: алюминиевая подложка

Количество слоев: 1

Цвет: Белый / черный

Готовая толщина: 1,6 мм

Толщина меди: 1 унция

Обработка поверхности: OSP

Минимальная ширина линии: 8 мил

Минимальное расстояние между линиями: 10 мил

Теплопроводность: 1-3 Вт/мК

Применение: Светодиодная лампа

Продукт: Печатная плата из меди

Материал: медная подложка

Количество слоев: 1

Цвет: черный

Готовая толщина: 2,0 мм

Толщина меди: 3 унции

Обработка поверхности: ENIG

Минимальная ширина линии: 12 мил

Минимальное расстояние между линиями: 12 мил

Теплопроводность: 3 Вт/мК

Применение: Компонент высокой мощности

Продукт: Алюминиевая светодиодная печатная плата

Материал: алюминиевая подложка

Количество слоев: 1

Цвет: Белый / черный

Готовая толщина: 1,2 мм

Толщина меди: 1 унция

Обработка поверхности: OSP

Минимальная ширина линии: 8 мил

Минимальное расстояние между линиями: 10 мил

Теплопроводность: 1-3 Вт/мК

Применение: Светодиодная лампа

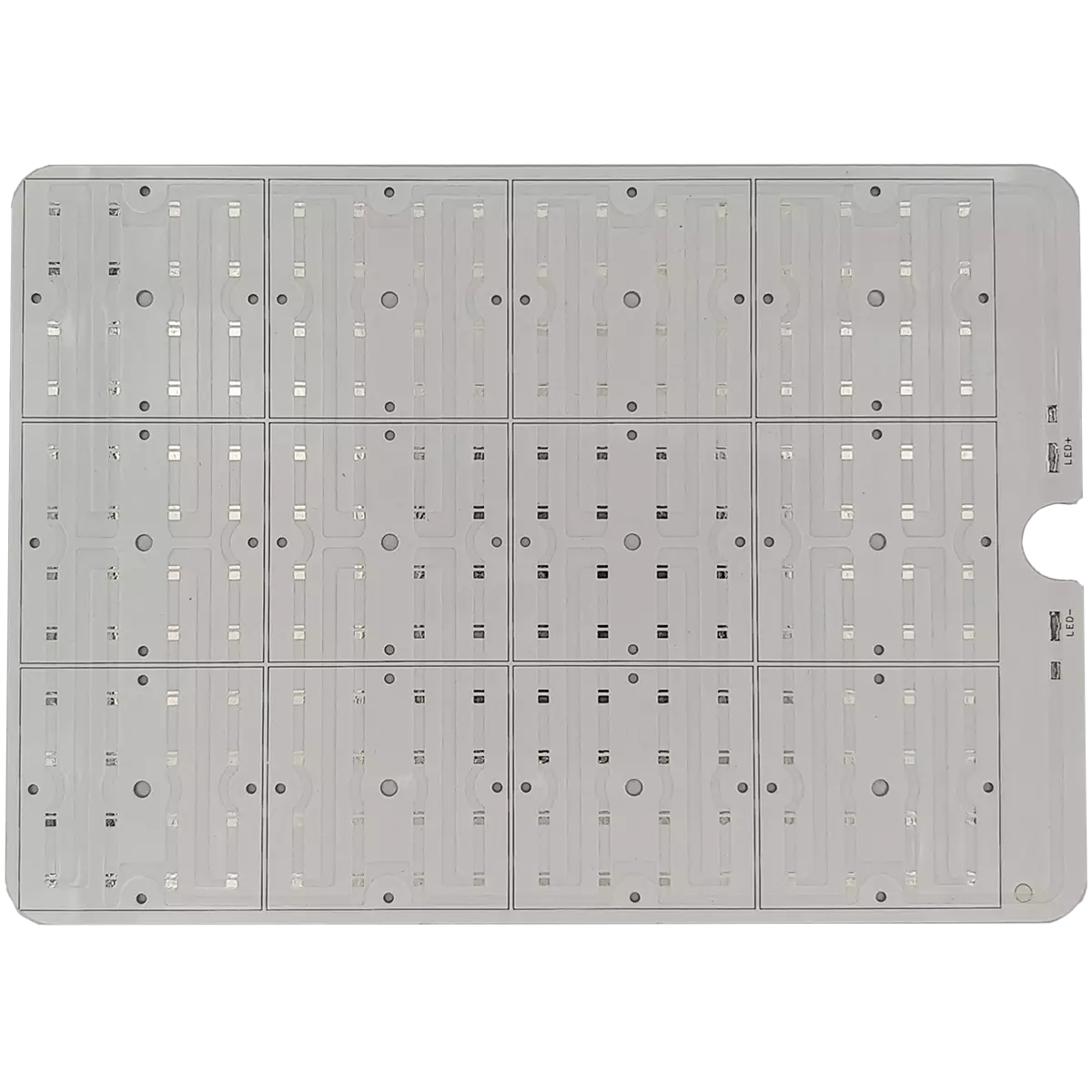

Продукт: Алюминиевая печатная плата

Материал: Металлический алюминий

Количество слоев: 1

Цвет: Белый / черный

Готовая толщина: 1,2 мм

Толщина меди: 1 унция

Обработка поверхности: OSP

Минимальная ширина линии: 8 мил

Минимальное расстояние между линиями: 8 мил

Теплопроводность: 2 Вт/мК

Применение: Лампа для макияжа

Продукт: Медная печатная плата с отверстием для зенковки

Материал: Медная подложка

Количество слоев: 1

Цвет: Белый /черный

Готовая толщина: 1,6 мм

Толщина меди: 2 унции

Обработка поверхности: HASL

Минимальная ширина линии: 10 мил

Минимальное расстояние между линиями: 10 мил

Теплопроводность: 3 Вт/мК

Применение: Светодиодное освещение высокой мощности

Продукт: Медная светодиодная печатная плата

Материал: медь

Слой: 1-2 л

Цвет: Белый

Готовая толщина: 1,2 мм

Толщина меди: 2 унции

Обработка поверхности: OSP

Минимальная ширина линии: 10 мил

Минимальное расстояние между линиями: 10 мил

Теплопроводность: 3 Вт/мК

Применение: Светодиодная лампа высокой мощности

Продукт: Алюминиевая печатная плата

Материал: алюминий или медь

Слой: 1-2 л

Цвет: Белый

Готовая толщина: 2,0 мм

Толщина меди: 3 унции

Обработка поверхности: HASL без содержания свинца

Минимальная ширина линии: 10 мил

Минимальное расстояние между линиями: 10 мил

Теплопроводность: 400 Вт/мК

Применение: Мощный светодиодный излучатель

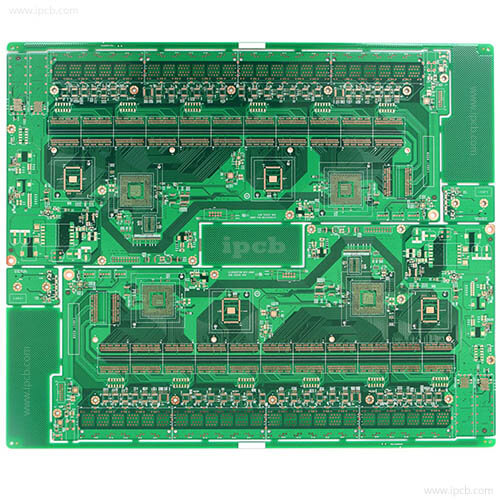

Название: Объединительная плата базовой станции связи

Подложка: FR-4 TU883

Объем: 16 л

Толщина готовой доски: 1,8 мм

Толщина медного покрытия: 1 унция (35 мкм)

Обработка поверхности: химическое золото

Минимальная ширина линии/интервал между линиями: 4/4 мил

Область применения продукта: Базовая печатная плата из материала FR-4, объединительная плата коммуникационной базы

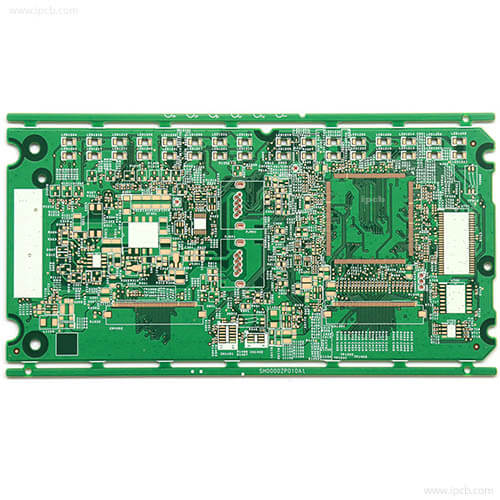

Название продукта: Плата с отверстием для штепсельной вилки из смолы для печатных плат объемом 6 л

Объем: 6 л

Подложка: Shengyi S1141

Толщина готовой доски: 1,2 мм

Толщина медного покрытия: 1 унция (35 мкм)

Обработка поверхности: химическое золото

Специальный процесс: отверстие для заглушки из смолы/ заглушка из смолы

Минимальная ширина линии/интервал между линиями: BGA 3 мил/3 мил

Область применения продукта: Продукция Netcom

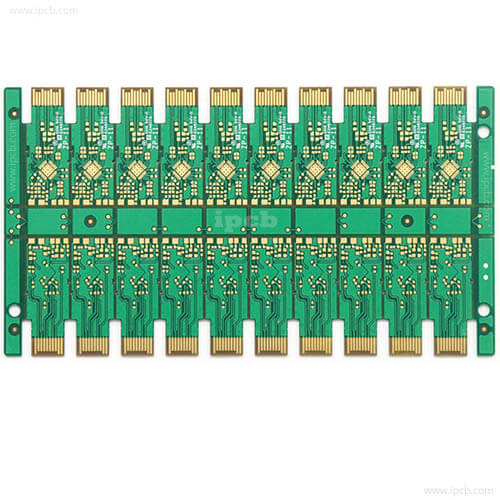

Название: Плата модуля оптического приемопередатчика

Подложка: Panasonic MEGTRON 6 (Панасоник М6)

Объем: 8 л

Толщина готовой доски: 1,0 мм

Толщина медного покрытия: 1 унция (35 мкм)

Обработка поверхности: химическое золото + позолоченные пальцы

Минимальная ширина линии/интервал между линиями: 4/4 мил

Характеристики продукта: Контроль импеданса 100±7%; 50±10%; скорость: 400 г；

Допуск по краю золотой пластины для пальцев: ±0,05 мм

Применение продукта: Плата модуля оптического приемопередатчика

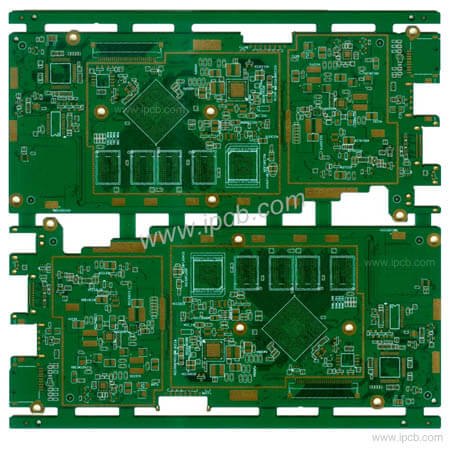

Название: Печатная плата сетевой камеры

Подложка: Shengyi S1000-2 TG170 FR4

Объем: 8 л

Толщина готовой доски: 1,2 мм

Толщина медного покрытия: 1 унция (35 мкм)

Обработка поверхности: химическое золото

Минимальная ширина линии/интервал между строками: 3/3 мил

Минимальная диафрагма: 0,2 мм (8 мил)

Специальный процесс: ИРЧП

Укладка: 1-2, 5-6, 7-8

Применение продукта: Сетевая камера

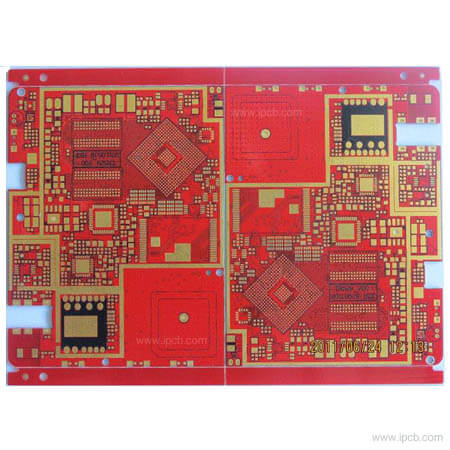

Модель: Глухое заглубленное отверстие объемом 10 л

Материал: FR4

Количество слоев: 10 слоев

Толщина меди: 1 унция

Толщина готового изделия: 1,6 мм

Обработка поверхности: иммерсионное золото

След/пространство: 2,5 мил/2,5 мил

Минимальное отверстие: 0,2 мм (8 мил)

Специальный процесс: глухие отверстия и заглубленные в землю отверстия

Применение: Цифровая печатная плата

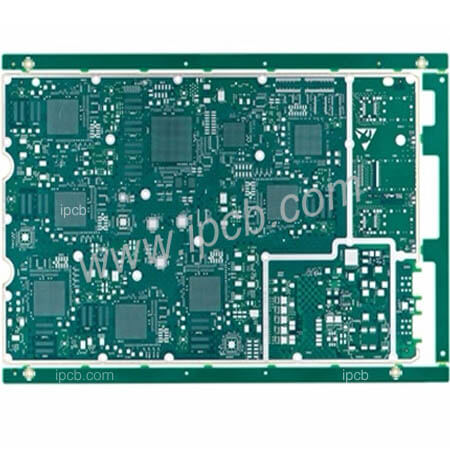

Модель: Печатная плата с глухим заглубленным отверстием

Материал: FR4 с высоким содержанием TG

Количество слоев: 12 слоев

Толщина меди: 1 унция

Толщина готового изделия: 1,6 мм

Поверхностное покрытие: оловянное погружение

Подключение/ расстояние между проводами: 4 мил/4 мил (0,1 ММ/0,1 ММ)

Минимальное отверстие: 0,2 мм (8 мил)

Специальный процесс: глухие отверстия и заглубленные в землю отверстия

Структура слоев: 1-2, 1-3, 4-6, 7-12

Применение: Печатная плата управления безопасностью
