Многослойные печатные платы для применения на миллиметровых волнах

Поскольку все больше и больше микросхем миллиметрового диапазона используют многослойные печатные платы, спрос на материалы для печатных плат также растет. Эти материалы должны соответствовать не только требованиям к мощности и производительности высокочастотных/высокоскоростных микросхем, но и механическим требованиям, предъявляемым к многослойным микросхемам. Этот тип многослойной печатной платы обычно состоит из ламинированных печатных плат и соединительных листов (связующих материалов) для склеивания друг с другом. Для высокочастотных применений, таких как Rogers RO3003, материал печатной платы обеспечивает характеристики схемы с низкими потерями на миллиметровых частотах.

Этот многослойный материал из ПТФЭ на основе керамического наполнителя с низким содержанием Dk имеет значение Dk по оси Z (направление толщины), равное 3,00, и значение Df, равное 0,0010 при частоте 10 ГГц. Его толщина варьируется от 0,005 дюйма (0,13 мм) до 0,060 дюйма (1,52 мм).

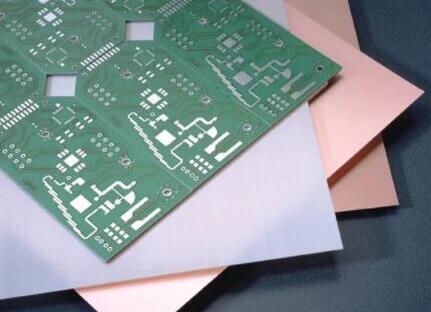

Многослойные материалы для печатных плат

Ламинат RO3003 широко используется в однослойных печатных платах с частотой 77 ГГц, обеспечивая надежную стабильность размеров и температурных характеристик. Он также очень надежно работает в многослойных печатных платах. Этот материал имеет коэффициент теплового расширения (CTE) около 17 частей на миллион/°C по осям X и Y, что соответствует коэффициенту теплового расширения меди, и позволяет достичь высокой стабильности размеров при изготовлении многослойных печатных плат. Когда необходимо спроектировать микропоры в характерном слое с коэффициентом теплопроводности по оси Z, равным 25 ppm/°C, можно добиться стабильного и надежного покрытия сквозных отверстий (PTHs). Кроме того, он обладает низким коэффициентом влагопоглощения - 0,04%, что делает его пригодным для работы в условиях различной влажности.

Гладкость поверхности печатной платы, покрытой медной фольгой, особенно важна при работе на высоких частотах, поэтому компания Rogers разработала материал для печатной платы RO3003G2. Он основан на оригинальном ламинате RO3003 с оптимизированными наполнителями для уменьшения пористости диэлектрика и шероховатости поверхности медной фольги.

RO3003G2 и RO3003 имеют почти одинаковые значения Dk и Df диэлектрика, но в RO3003G2 используется более гладкая медная фольга, поэтому у него меньшие потери на миллиметровых частотах. В то же время, RO3003G2 унаследовал хорошие характеристики CTE ламината RO3003 в плоскости XY, а оптимизированная система упаковки приближает значение CTE по оси Z (18 частей на миллион/°C) к меди и обеспечивает очень надежную работу с сквозными отверстиями (PTH). Материал доступен толщиной 0,005 дюйма (0,13 мм) и 0,010 дюйма (0,25 мм).

Когда необходимо учитывать механическую прочность и более тонкие материалы печатных плат, например, в многослойных печатных платах, где размер и вес должны быть сведены к минимуму, следует использовать CLTE-MW? материалы печатных плат могут соответствовать требованиям к производительности схемы. CLTE-MW? В этом материале используется открытая структура стекловолокна и керамический наполнитель с низким содержанием Dk, который обладает превосходной стабильностью размеров. Его толщина колеблется от 0,003 дюйма (0,076 мм) до 0,010 дюйма (0,25 мм), что позволяет удовлетворить требования к расстоянию между заземлениями для различных сигналов, минимизируя при этом размер и вес многослойных компонентов печатной платы. Для различных толщин в CLTE-MW значение Dk материала по оси Z находится в диапазоне от 2,94 до 3,02 при частоте 10 ГГц. Он также обладает хорошими характеристиками CTE и надежностью PTH, а его влагопоглощение также очень низкое - всего 0,03%, что позволяет адаптироваться к различным сложным условиям работы.

Назначение связующего материала и полупрозрачного материала заключается не только в соединении слоев многослойной печатной платы, но и в том, что они также становятся частью печатной платы. Поэтому их необходимо выбирать, исходя из их электрических и механических характеристик, а также характеристик склеивания. В качестве примера можно привести связующий материал Rogers 2929. Он совместим как с методами склеивания прессом, так и под высоким давлением при обработке многослойных печатных плат. Связующий материал 2929 также доступен в различных вариантах толщины. Он имеет значение Dk 2,94 по оси Z на частоте 10 ГГц и низкое значение Df 0,003. Низкий CTE по оси Z обеспечивает высокую надежность PTH и совместим с материалами печатных плат из ПТФЭ. Прочное соединение многослойных печатных плат.

SpeedWave300P от Rogers - это препрег, который полностью соответствует требованиям RoHS и может использоваться в качестве полуотвержденного материала для сборки без применения свинца. Его можно использовать для обработки материалов на основе FR-4 и PTFE для печатных плат (таких как ламинаты CLTE-MW). Этот препрег обладает низким значением Dk от 3,0 до 3,3 (в зависимости от толщины) и низким значением Df от 0,0019 до 0,0022, хорошей текучестью и наполняемостью, низким CTE по оси Z и позволяет достичь надежных значений PTHs. Особенно в высокоскоростных цифровых схемах, он может обеспечить различные отверстия для оптического волокна и стандартные конфигурации стеклоткани, а также комбинации различных компонентов смолы для достижения наилучшего эффекта склеивания. С ростом популярности миллиметровых печатных плат, содержащих миллиметроволновые схемы, все большее распространение получат многослойные печатные платы с большим количеством слоев и меньшими размерами. Правильный выбор материала печатной платы и препрега позволит сблизить все аспекты.
