Новости PCB - Процесс проектирования печатных плат и ключевые моменты

При изготовлении печатных плат первым этапом является проектирование печатной платы, которое обычно выполняется с помощью САПР (системы автоматизированного проектирования). САПР используется для составления схем и проектирования компоновки печатной платы. Возможные ошибки могут быть обнаружены заранее, еще до изготовления печатной платы. После тестирования и проверки правильного расположения всех компонентов на печатной плате печатная плата может быть изготовлена в соответствии с макетом.

Общий процесс проектирования печатной платы выглядит следующим образом: Предварительная подготовка; Проектирование структуры печатной платы; Компоновка печатной платы; Макетирование; Оптимизация компоновки и нанесение шелкографии; Проверка сети и DRC и структуры; Изготовление печатной платы.

Во-первых, предварительная подготовка. Это включает в себя подготовку библиотек компонентов и схем. "Рабочие должны отточить свои инструменты, прежде чем они смогут хорошо выполнять свою работу". Чтобы изготовить хорошую доску, помимо разработки схемы, вы должны ее нарисовать. Прежде чем приступить к проектированию печатной платы, сначала подготовьте библиотеку компонентов схемы SCH и библиотеку компонентов печатной платы. В библиотеке компонентов можно использовать собственную библиотеку peotel, но, как правило, трудно найти подходящую. Лучше создать свою собственную библиотеку в соответствии со стандартными размерами выбранного устройства. В принципе, сначала должны быть созданы библиотеки печатных плат, а затем библиотеки SCH. Библиотеки печатных плат очень требовательны и напрямую влияют на установку платы. Требования к библиотеке компонентов SCH относительно невелики, если обращать внимание на определение содержимого выводов и соответствие компонентов печатной платы. P.S.: Обратите внимание на скрытые контакты в стандартной библиотеке. Далее следует схематический проект, после чего мы можем приступить к проектированию печатной платы.

Второе: проектирование структуры печатной платы.На этом этапе, в соответствии с размером печатной платы и различными механизмами позиционирования, необходимо разработать среду проектирования печатной платы, чтобы нарисовать поверхность печатной платы, и в соответствии с требованиями к позиционированию разместить необходимые разъемы, кнопки / переключатели, отверстия для винтов, монтажные отверстия и так далее. И полностью продумайте и определите область подключения и область без подключения (например, отверстия для винтов вокруг того, какая площадь относится к области без подключения).

Третье: компоновка печатной платы.Откровенно говоря, компоновка - это размещение устройства на плате. На этом этапе, если все вышеперечисленные приготовления выполнены, вы можете сгенерировать список подключений на схеме (Дизайн->Создать список подключений), а затем импортировать список подключений на печатную плату (Дизайн->Загрузить сети). Вы можете видеть, что весь набор устройств свернут, а между контактами торчат провода, иллюстрирующие соединения.

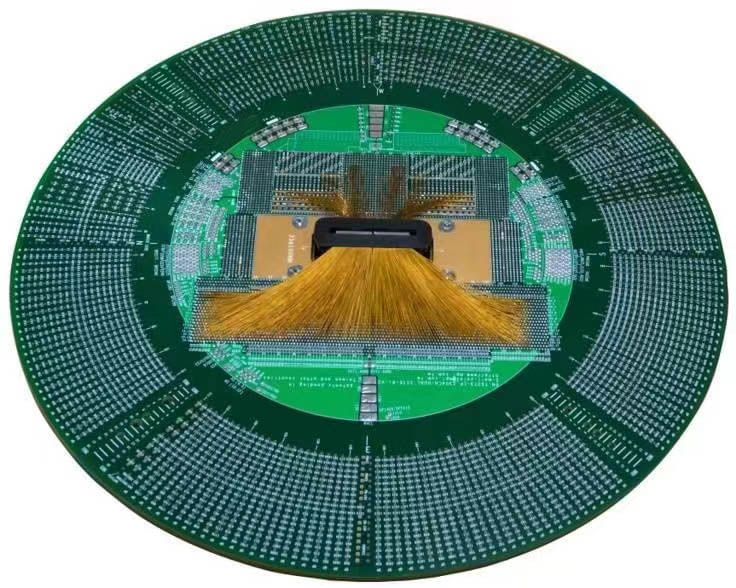

PCB

Затем вы можете настроить свое оборудование. Общая схема основана на следующих принципах:

1.В соответствии с разумным разделением энергоэффективности, как правило, подразделяются на: область цифровой схемы (т.е. боязнь помех и помехоподавления), область аналоговой схемы (боязнь помех), область электропривода (источник помех).

2.Схемы, выполняющие одну и ту же функцию, должны располагаться как можно ближе друг к другу, а компоненты должны быть отрегулированы таким образом, чтобы обеспечить максимально простое подключение.В то же время отрегулируйте взаимное расположение функциональных блоков таким образом, чтобы соединения между функциональными блоками были максимально простыми.

3.Чтобы компоненты были высокого качества, обратите внимание на монтажное положение и прочность крепления.Электронные компоненты, выделяющие тепло, следует размещать отдельно от компонентов, чувствительных к температуре, и при необходимости принимать меры по обеспечению тепловой конвекции.

4.Расположите драйверы ввода-вывода как можно ближе к краям платы и входным разъемам.

5.Тактовые генераторы (например, кварцевые генераторы или генераторы тактовых импульсов) должны располагаться как можно ближе к оборудованию, использующему часы.

6. Разделительный конденсатор (обычно монолитный конденсатор с хорошими высокочастотными характеристиками) между выводом ввода питания и заземлением каждой микросхемы.При ограниченном пространстве на плате вокруг микросхемы можно также установить танталовый конденсатор.

7. Катушка реле для добавления разрядного диода (достаточно 1N4148).

8 Требования к оформлению должны быть сбалансированными, плотными, упорядоченными, а не перегруженными сверху донизу.

Требуется особое внимание.При размещении компонентов необходимо учитывать фактический размер компонентов (занимаемую площадь и высоту) и взаимное расположение компонентов, чтобы обеспечить электрические характеристики печатной платы и возможность ее изготовления и установки. В то же время, для удобства, исходя из того, что вышеуказанные принципы могут быть реализованы, расположение компонентов должно быть соответствующим образом изменено, чтобы они могли быть размещены аккуратно и эстетично. Например, одни и те же компоненты должны быть аккуратно расположены в одном направлении.

Ранее при проектировании печатных плат основное внимание уделялось визуальному эффекту печатной платы, но теперь все по-другому.Автоматически спроектированная печатная плата не так красива, как спроектированная вручную, но электронные эффекты могут удовлетворить заданным требованиям и обеспечить полное соответствие конструкции печатной платы.
