Жестко-гибкие PCB - Жесткий гибкий разъем для печатной платы

Гибкая печатная плата является неотъемлемой частью всего оборудования, обычно не может использоваться для изготовления электронных изделий и должна иметь проблемы с внешним подключением. Например, требуются электрические соединения между гибкими печатными платами, между гибкими печатными платами и внешними компонентами, а также между гибкими печатными платами и панелями оборудования. Выбор оптимального сочетания надежности, технологичности и экономичности является одним из важных аспектов проектирования печатных плат Rigid-Flex.

Соединительные элементы широко используются в сложных приборах и оборудовании. Такая структура "строительных блоков" не только обеспечивает качество массового производства и снижает затраты на систему, но и обеспечивает удобство при отладке и обслуживании. При неисправности оборудования обслуживающему персоналу не нужно проверять уровень компонентов (т.е. проверять причину неисправности и отслеживать конкретный источник компонента. Эта задача требует много времени). При обнаружении неисправности печатной платы ее можно немедленно заменить, что позволит устранить неисправности в кратчайшие сроки, сократить время простоя и повысить эффективность использования оборудования. Замененную печатную плату можно отремонтировать в течение достаточного времени и использовать в качестве запасной части после ремонта.

1. Стандартное контактное соединение

Этот метод может быть использован для внешнего подключения гибких печатных плат, особенно в небольших приборах, где обычно используются контактные соединения. Соедините две гибкие печатные платы с помощью стандартных контактов, которые, как правило, параллельны или перпендикулярны, что упрощает массовое производство.

2. Разъем для гибкой печатной платы

Этот метод включает в себя изготовление заглушки с края гибкой печатной платы и проектирование заглушки в соответствии с размером гнезда, количеством контактных точек, расстоянием между контактными точками и положением установочного отверстия, чтобы она соответствовала специальному гнезду на гибкой печатной плате.

При изготовлении печатной платы штекерная часть должна быть покрыта золотом для повышения износостойкости и снижения контактного сопротивления. Этот метод прост в сборке, отличается хорошей взаимозаменяемостью и эффективностью обслуживания, а также подходит для стандартизированного массового производства. Недостатком является то, что стоимость гибкой печатной платы Rigid-Flex увеличивается, а к точности изготовления и технологическому процессу гибкой печатной платы предъявляются более высокие требования; надежность немного снижается, часто из-за плохого контакта, вызванного окислением штекера или старением пружины гнезда. Для повышения надежности внешних подключений одна и та же выходящая линия часто подключается параллельно через контакты на одной или обеих сторонах печатной платы.

Метод подключения с помощью гибких разъемов на печатных платах обычно используется для изделий с многоплатной структурой. Существует два типа разъемов для жестких гибких печатных плат или плинтусов: пружинные и штыревые.

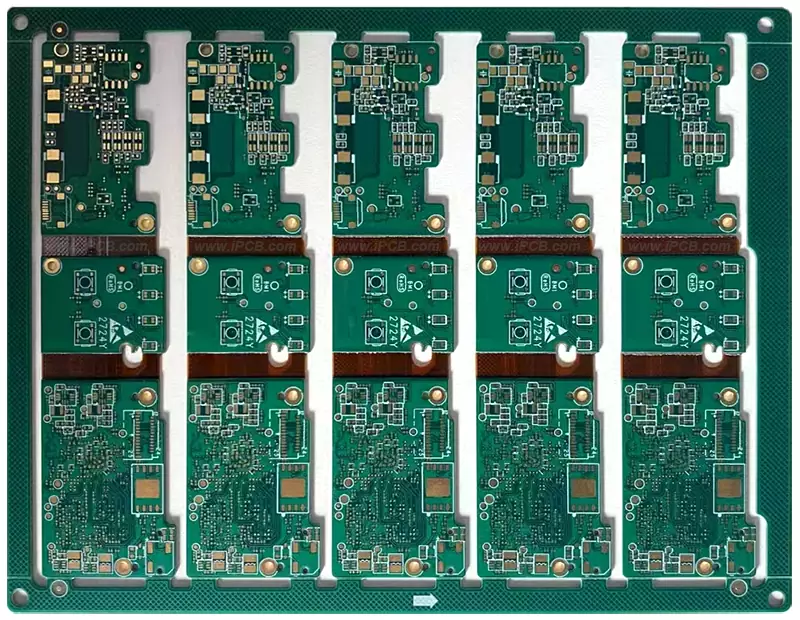

Жесткая гибкая печатная плата

Гибкая печатная плата Rigid-Flex обладает многими преимуществами

1. Она позволяет эффективно экономить место на печатной плате и сокращать использование разъемов или технологических процессов изготовления горячих панелей,

Благодаря интеграции гибкой печатной платы Rigid-Flex можно сэкономить место, которое в противном случае потребовало бы использования разъемов или технологических процессов изготовления горячих панелей. Для некоторых печатных плат, требующих высокой плотности, требуется на один разъем меньше. Пространство - это все равно что сокровище, которое можно найти. Это также экономит стоимость деталей, использующих разъемы, или стоимость процесса горячей сборки. Кроме того, за счет устранения необходимости в разъемах пространство между двумя печатными платами может быть увеличено.

2. Сократите расстояние передачи сигнала, повысьте скорость и эффективно повысьте надежность. Традиционная передача сигнала через разъемы осуществляется по схеме "Печатная плата → разъем → гибкая печатная плата → разъем → печатная плата", в то время как жесткая гибкая печатная плата (изысканная технология iPCB и богатый опыт. Компания iPCB уже много лет специализируется на производстве печатных плат FPCB и является профессиональным производителем высокоточных печатных плат Rigid-Flex).

Передача сигнала на гибкой печатной плате Rigid-Flex сводится к "Печатная плата → FPC → печатная плата", и проблема ослабления передачи сигнала между различными носителями также уменьшается из-за более короткого расстояния передачи сигнала. Схемы на обычных печатных платах изготовлены из меди, в то время как контактные клеммы разъемов покрыты золотом, а контакты для пайки полностью залужены, что требует применения паяльной пасты. При пайке на печатную плату передача сигнала между различными носителями неизбежно ослабевает. Если мы перейдем на гибкие печатные платы, то количество таких носителей сократится, а возможности передачи сигнала могут быть относительно улучшены. Для продуктов, требующих высокой точности передачи сигнала, это может помочь повысить их надежность.

3. Упростите сборку изделия и сэкономьте время на сборку. Использование гибкой печатной платы Rigid-Flex позволяет сократить время, необходимое для изготовления деталей SMT, поскольку сокращается количество разъемов. Это также сокращает время сборки всего станка, поскольку устраняет необходимость в установке гибких печатных плат в разъем или в процессе изготовления горячей панели. Это также снижает затраты на управление деталями и складскими запасами, поскольку сокращена спецификация, что упрощает управление.

4. Печатная плата Rigid-Flex обладает и другими преимуществами: она гибкая и универсальная, может быть подключена к 3D-проводам и изменять форму в зависимости от ограниченного пространства.

5. Печатная плата Rigid-Flex устойчива к высоким и низким температурам и огнестойка.

6. Складывающаяся печатная плата не влияет на передачу сигнала.

7. Может предотвращать статические помехи.

8. Стабильные химические изменения, хорошая стабильность и высокая надежность.

9. Упрощение проектирования сопутствующих изделий, сокращение времени сборки и количества ошибок, а также увеличение срока службы сопутствующих изделий.

10. Продукт для применения на жестких гибких печатных платах значительно уменьшает объем и вес
