Новости PCB - Разница между ИРЧП заглубленным отверстием и ИРЧП глухим отверстием

Печатные платы с заглубленными отверстиями и глухими отверстиями - это не все печатные платы HDI. Печатные платы HDI обычно имеют глухие отверстия, но заглубленные отверстия не такие, как эти. Это зависит от порядка изготовления вашего продукта и расположения печатных плат.

Разница между заглубленными отверстиями HDI и глухими отверстиями HDI

Первый и второй слои 6-слойной печатной платы используются для гаечных ключей, требующих лазерного сверления, а именно для печатной платы HDI.

6-слойная печатная плата HDI первого порядка предназначена для глухих отверстий: 1-2, 2-5, 5-6, для которых требуется лазерное сверление.

6-слойная печатная плата HDI второго порядка предназначена для глухих отверстий: 1-2, 2-3, 3-4, 4-5, 5-6. Для этого требуется 2 отверстия для лазерного сверления. Сначала просверлите 3-4 заглубленных отверстия, продолжайте нажимать 2-5, затем просверлите 2-3 и 4-5 лазерных отверстий в первый раз, снова нажмите 1-6 во второй раз, снова просверлите 1-2 и 5 во второй раз и, наконец, просверлите лазерное отверстие -6. Можно видеть, что печатная плата HDI второго порядка прошла два этапа прессования и два этапа лазерного сверления.

Дополнительные печатные платы HDI второго порядка также делятся на: печатные платы HDI второго порядка с расположенными в шахматном порядке отверстиями и печатные платы HDI второго порядка с расположенными в ряд отверстиями. Печатная плата HDI второго порядка с расположенными в шахматном порядке отверстиями относится к разделению глухих отверстий 1-2 и 2-3 друг от друга, в то время как печатная плата HDI со ступенчатым расположением отверстий относится к объединению глухих отверстий 1-2 и 2-3 вместе. Например, глухие отверстия, такие как 1-3, 3-4, 4-6 и т.д., одинаковы для отверстий третьего, четвертого порядка и т.д.

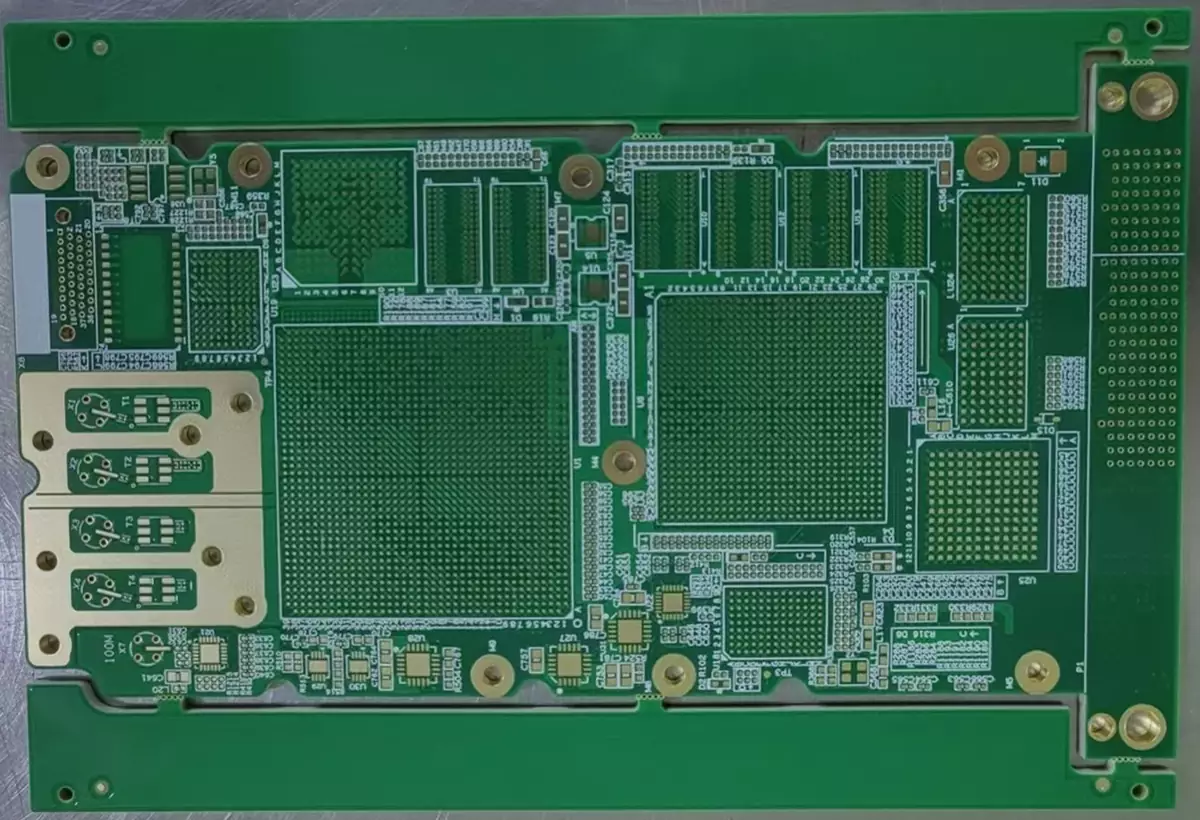

Печатная плата HDI

HDI PCB - это печатная плата с высокой плотностью межсоединений, которая обеспечивает точные соединения между схемами за счет использования передовых технологических процессов. Эта технология отличается более высокой плотностью подключения, меньшим отверстием и меньшей толщиной платы, что повышает производительность и надежность печатных плат. Печатные платы HDI широко используются в продуктах бытовой электроники, таких как смартфоны, планшеты и носимые устройства, обеспечивая надежную поддержку при разработке легких и высокопроизводительных продуктов.

Отверстия диаметром менее 150 мкм в промышленности называются микропроводами. Микросхемы, изготовленные с использованием технологии геометрической структуры этих микропроводов, могут улучшить сборку, использование пространства и другие преимущества, а также необходимы для миниатюризации электронных изделий.

В промышленности используется множество различных названий для обозначения печатных плат с такой структурой. Например, европейские и американские компании когда-то называли свои продукты SBU (Sequence Build Up Process), потому что в разработанных ими программах использовался метод последовательного построения, который обычно переводится как "метод последовательного наслоения". Что касается японских компаний, то технология производства таких продуктов называется MVP (Micro Via Process), поскольку структура пор, образующихся в этих продуктах, намного меньше, чем в предыдущих, что обычно переводится как "Микропроцессорный процесс". Некоторые люди также называют традиционные многослойные платы MLB (Multi Layer Board) и поэтому называют эти типы печатных плат BUM (Build Up Multilayer Board), что обычно переводится как "Многослойная плата".
