ПЕЧАТНАЯ PCB - Что такое поверхностные монтажные устройства?

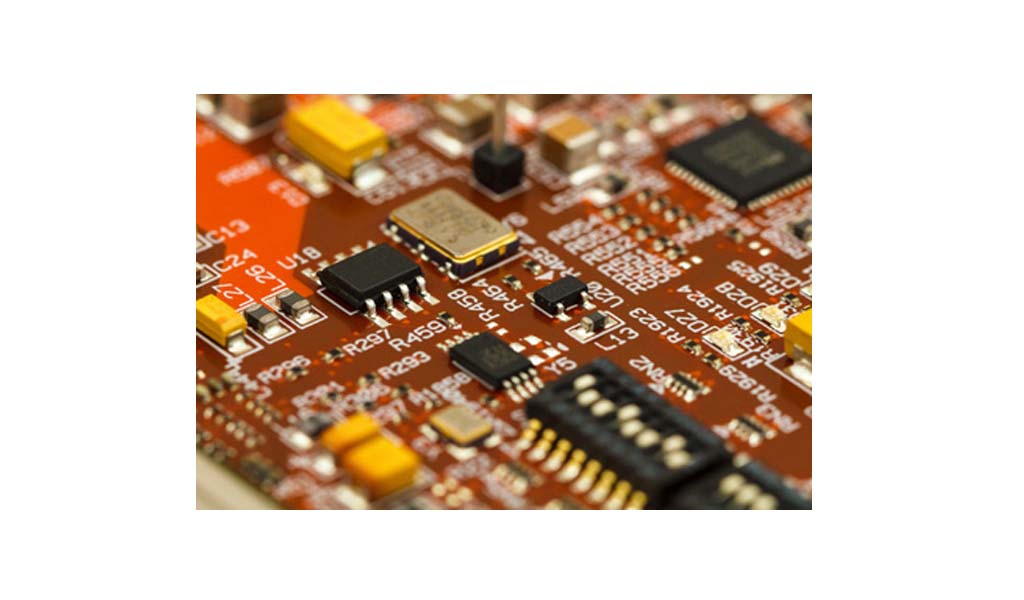

SMD: это аббревиатура от устройств поверхностного монтажа, которая является типом PCB SMT (технология поверхностного монтажа). На ранней стадии производства электронных плат сборка через отверстие полностью осуществляется вручную. После простого введения автоматизации они могут разместить некоторые компоненты шпильков, и сложные компоненты все еще должны быть размещены вручную перед повторной пачкой. Компоненты устройства, установленные на поверхности, непосредственно паиваются на поверхность платы схем, и не нужно вставлять в отверстие через шпильки.

Ниже приведены некоторые общие устройства для поверхностного монтажа:

Конденсаторы SMD в основном используются для фильтрации, соединения, разъединения и других функций в схеме. В соответствии с диэлектрическим материалом и типом упаковки конденсаторы SMD могут быть разделены на: Керамические конденсаторы SMD: имеют небольшие размеры, высокую надежность и хорошие температурные характеристики, подходящие для различных случаев. Конденсаторы SMD тантала: имеют высокую емкость, высокую стабильность и низкий ток утечки, в основном используются в случаях высокой производительности. Органические твердые конденсаторы SMD: имеют высокую емкость и низкое значение напряжения, подходящее для случаев низкого напряжения.

SMD inductors are mainly used for filtering, voltage stabilization and other functions in the circuit. According to the structure and performance, SMD inductors can be divided into: Multilayer ceramic SMD inductors: with small size, high reliability and good temperature characteristics, suitable for various occasions. Coil type SMD inductors: with high inductance value and low DC resistance, mainly used in high current occasions.

Резисторы SMD являются наиболее распространенными компонентами в устройствах поверхностного монтажа. Их главная функция заключается в обеспечении сопротивления в схеме для управления током. Согласно методу упаковки, резисторы SMD можно разделить на: резисторы SMD тонкой пленки: с хорошими температурными характеристиками и стабильностью, в основном используемые в высокоточных схемах. Толстопленковые резисторы SMD: низкая цена, подходит для массового производства и схем с общими требованиями к производительности.

Диоды и транзисторы SMD являются полупроводниковыми компонентами, в основном используемыми для исправления, усиления, переключения и других функций. В соответствии с типом пакета, диоды и транзисторы SMD могут быть разделены на: пакет SOD: небольшой пакет, подходящий для случаев с низкой мощностью. Пакет SOT: более крупный пакет, подходящий для случаев средней и высокой мощности.

Наличие компонентов устройства поверхностного монтажа (электронных компонентов поверхностного монтажа):

Хотя существует только несколько типов обычных упаковок DIP, которые могут удовлетворять всем требованиям к упаковке, мир упаковки для поверхностного монтажа гораздо сложнее. Существует много типов пакетов, пакетов и конфигураций свинца. Кроме того, требования к компонентам поверхностного монтажа выше. SMD или SMC должны выдерживать более высокие температуры пайки, а SMD или SMC должны быть выбраны, размещены и паены более тщательно, чтобы получить приемлемые производственные урожаи. Существует много компонентов, доступных для определенных электрических потребностей, что приводит к серьезным проблемам с распространением компонентов. Для некоторых компонентов существуют хорошие стандарты, в то время как для других стандарты недостаточны или отсутствуют.

Пассивные компоненты SMD:

Мир пассивного поверхностного монтажа немного проще. Монолитные керамические конденсаторы, тантальные конденсаторы и резисторы толстой пленки образуют основную группу пассивных SMD. Формы обычно прямоугольные и цилиндрические. Качество компонентов примерно в 10 раз ниже, чем компонентов с проходящим отверстием. Резисторы и конденсаторы поверхностного монтажа доступны в различных размерах корпуса для удовлетворения различных потребностей применения в электронной промышленности. Хотя существует тенденция к меньшим размерам корпуса, большие размеры корпуса также могут быть использованы, если потребности в емкости большие. Эти устройства / компоненты доступны в прямоугольных и трубчатых формах (MELF: Metal Electrode Lead Free Face).

В развитии электронной промышленности непрерывные инновации и совершенствование устройств для поверхностного монтажа способствовали улучшению производительности и диверсификации электронных продуктов. Его области применения охватывают несколько отраслей, таких как потребительская электроника, связи и медицинское лечение, обеспечивая сильную поддержку проектирования и производства различных устройств. В целом, миниатюризация, легкость и высокопроизводительные характеристики устройств для поверхностного монтажа будут продолжать возглавлять тенденцию развития электронных технологий и заложить прочную основу для будущих инноваций.
