Новости PCB - Что такое радар миллиметрового диапазона волн?

Если говорить о самой популярной технологии за последние два года, то радар с миллиметровыми волнами, безусловно, считается таковым. За эти два года радары с миллиметровыми волнами часто выходили за рамки стандартного диапазона, и крупные предприятия перешли на миллиметровые волны. Автоматическое вождение, "умный дом", мониторинг состояния здоровья, "умный город", "умные здания" и другие отрасли промышленности представлены на его рисунке. Что такое радар миллиметрового диапазона и какие изменения он может привнести в нашу жизнь?

Что такое радар миллиметрового диапазона?

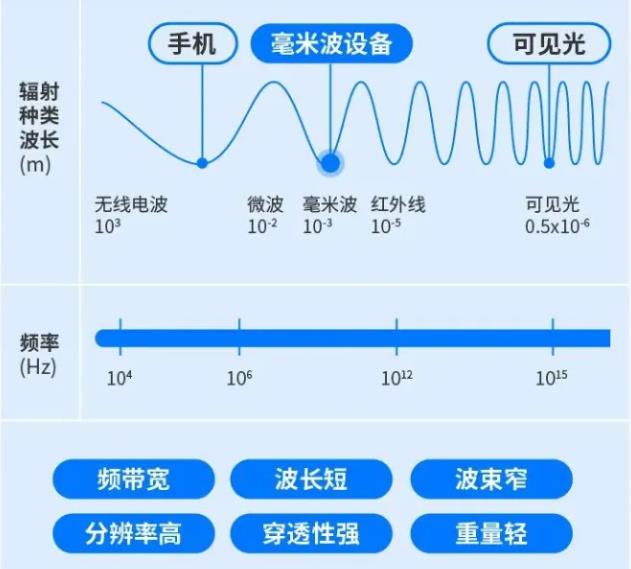

Миллиметровая волна - это электромагнитная волна, расположенная между микроволновой и световой волнами, с диапазоном частот 30-300 ГГц и длиной волны 1-10 мм. Кроме того, хотя распространенная электромагнитная волна частотой 24 ГГц не относится к миллиметровым волнам, ее характеристики распространения очень похожи на миллиметровые волны, поэтому ее часто рассматривают как миллиметровую волну для исследований и использования.

Радар миллиметрового диапазона обладает такими характеристиками, как широкая полоса пропускания, короткая длина волны, узкий луч, малый вес, высокое разрешение и высокая проникающая способность и т.д. По сравнению с микроволновым радаром, радар миллиметрового диапазона более мощный, чем микроволновый. По сравнению с микроволновым радаром, радар миллиметрового диапазона имеет высокое разрешение и легкую конструкцию; по сравнению с инфракрасным и видимым излучением, радар миллиметрового диапазона обладает большей проникающей способностью и в меньшей степени подвержен влиянию климата, что позволяет обеспечить нормальное обнаружение в дождь, снег, бурю, в дыму и пыли и других неблагоприятных условиях, а также обеспечивает всепогодную работу в течение всего рабочего дня.

Можно сказать, что это совокупность ста сильных сторон, благодаря которым радар с миллиметровыми волнами может использоваться для наведения ракет, предотвращения столкновений автомобилей, вертолетов, проверки антитеррористической безопасности, оказания медицинской помощи с миллиметровыми волнами и в других областях, чтобы продемонстрировать свои навыки.

What are millimetre waves?

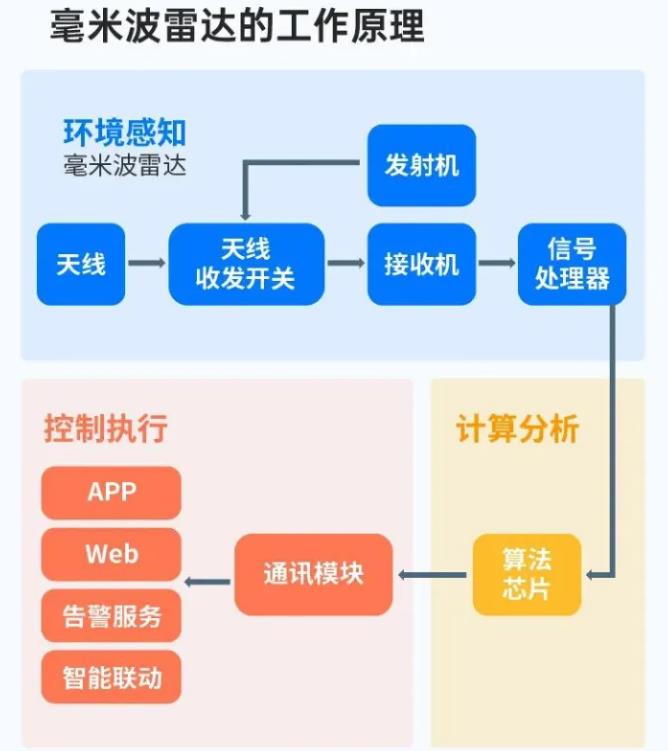

Принцип действия радара миллиметрового диапазона

Антенна излучает электромагнитные волны, которые отражаются от цели. Используя отраженные электромагнитные волны, усиление и анализ сигнала, можно рассчитать расстояние до объекта и расстояние между левым и правым объектами, комбинируя различные азимутальные углы. Используя эффект Доплера, можно рассчитать расстояние, скорость, угол и направление движущегося объекта.

Operating Principle of Millimetre Wave Radar

Разработка радара миллиметрового диапазона волн

1.Перспективные разработки (1940-1979)

Радар миллиметрового диапазона волн не является новой технологией, он существует с 1940 года. Впервые он был использован в морской навигации, но из-за его низкой мощности и высоких потерь при передаче его развитие было сильно ограничено.

В середине 70-х годов немецкие компании AEG-Telefunken и Bosch начали вкладывать средства в исследования радаров миллиметрового диапазона для предотвращения столкновений автомобилей, но из-за высокой стоимости, а затем развитие радаров миллиметрового диапазона прекратилось.

2.Период технологического расцвета (1980-1989)

В начале 80-х годов многие известные университеты, научно-исследовательские институты и предприятия по всему миру присоединились к исследованиям радара миллиметрового диапазона, что непосредственно способствовало стремительному развитию технологии миллиметрового диапазона. В конце 80-х годов “Европейский проект по эффективным и безопасным системам дорожного движения” возобновил программу исследований бортовых радаров миллиметрового диапазона.

3.Коммерциализация (1990-2012)

В 1990-х годах технология предотвращения столкновений с помощью радаров миллиметрового диапазона постепенно совершенствовалась, и радары миллиметрового диапазона постепенно стали применяться в автомобильной промышленности. В 1999 году Mercedes-Benz стал лидером по внедрению радара миллиметрового диапазона частот 77 ГГц в автономную систему круиз-контроля.

4.Рост популярности китайской продукции (2013 - настоящее время)

В 2013 году на китайском рынке появился радар миллиметровой частоты 24 ГГц, а радар миллиметровой частоты 77 ГГц внедрил технологическую блокаду. Китай начал собственные исследования в области радиолокации миллиметрового диапазона, и появилось большое количество передовых радиолокационных предприятий миллиметрового диапазона, которые расширили исследования и разработки в области радиолокации миллиметрового диапазона. Китайские радары миллиметрового диапазона развивались с большими усилиями и добились значительных успехов, начав массовое производство широко используемых радаров миллиметрового диапазона. Считается, что по мере развития технологий и снижения затрат радары миллиметрового диапазона смогут добиться еще больших успехов.

Применение радаров миллиметрового диапазона

Поначалу радар миллиметрового диапазона использовался в основном в военных целях, специализированных приложениях и автомобилях, а затем постепенно перешел на "умный дом" и стал гражданским потребительским электронным продуктом. От военных к гражданским, от автомобилестроения к "умному дому", радары миллиметрового диапазона проникли в дома обычных людей, военные высокотехнологичные отрасли перешли в сферу гражданской жизни, можно сказать, что радары миллиметрового диапазона оказывают влияние на сокращение численности персонала.

В соответствии с рабочим диапазоном частот, на гражданском рынке существует три типа радаров миллиметрового диапазона - радары миллиметрового диапазона 24 ГГц, радары миллиметрового диапазона 60 ГГц и радары миллиметрового диапазона 77 ГГц. Радар с частотой 24 ГГц - это первый радар миллиметрового диапазона, который будет использоваться в гражданских целях, и он также является наиболее совершенным с точки зрения технологического развития.

Основываясь на использовании радаров миллиметрового диапазона частот 24 ГГц и 60 ГГц, некоторые компании, производящие радары миллиметрового диапазона частот, выпустили различные серии радаров миллиметрового диапазона частот, такие как радары для определения чувствительности человеческого тела, радары для предупреждения падения и радары для контроля сна.

Радар обнаружения человеческого тела использует миллиметровую волну 24 ГГц, которая позволяет точно определить присутствие человека. По сравнению с традиционными инфракрасными датчиками, он обладает более высокой точностью обнаружения, не подвержен влиянию окружающей среды и всегда остается точным и стабильным.

Радар обнаружения человеческого тела обладает тремя функциями: распознавание присутствия человека, определение освещенности и темноты, а также определение амплитуды движения человека. Высокоточное обнаружение присутствия человека, мгновенное моргание глаза позволяет точно и непрерывно определять присутствие людей в пространстве.

Применение радаров миллиметрового диапазона волн

В дополнение к обнаружению системы безопасности, он также может разумно регулировать освещение в соответствии с яркостью окружающего света, так что никому никогда не будет неловко играть со своим мобильным телефоном на диване, когда индикатор датчика внезапно погаснет. Поддерживайте систему "умный дом" для всего дома, в зависимости от занимаемого / незанятого помещения, управляйте освещением, кондиционером, уборочной машиной, динамиками и другими интеллектуальными устройствами, обеспечивая индивидуальный комфорт и удобство интеллектуальной жизни.

Радар обнаружения падений оснащен радаром миллиметровой частоты 60 ГГц, который обеспечивает интеллектуальное обнаружение падений и подачу сигналов тревоги для обеспечения безопасности пожилых людей в режиме реального времени. Высокоточный интеллектуальный алгоритм распознавания падений с частотой распознавания более 95% позволяет точно определять падение, выпадение из кровати и другие опасные действия, а также автоматически совершать телефонные звонки и отправлять push-сообщения в приложения с просьбой о помощи.

В дополнение к обычным позам падения, он также может распознавать медленные падения, падения на стену, полусидячие падения, падения на корточки и другие падения в низкой позе. Установленный в ванной комнате, прибор подает сигнал тревоги пожилым людям, если они находятся в ванной дольше установленного времени, предотвращая несчастные случаи с пожилыми людьми в душе. Не обнаруживается контакт, не вторгается в частную жизнь, не требует ношения на теле, обеспечивает постоянную охрану здоровья пожилых людей.

Теперь вы понимаете, что такое радар на миллиметровых волнах? Из предыдущего введения мы знаем, что самое большое преимущество радара на миллиметровых волнах заключается в том, что он точен, не нарушает конфиденциальность и может работать круглосуточно.

Радар миллиметрового диапазона имеет широкий спектр применений, и мы верим, что с наступлением эры 5G, а также развитием и зрелостью технологии миллиметрового диапазона, радар миллиметрового диапазона действительно войдет в нашу повседневную жизнь, принося людям красивый, удобный, безопасный и здоровый опыт умной жизни.
