Новости PCB - Общие принципы проектирования печатных плат

Расположение компонентов и прокладка проводов очень важны для получения наилучшей производительности электронной схемы. Для обеспечения качества и низкой стоимости печатной платы следует придерживаться следующих общих принципов проектирования печатных плат:

1.Расположение печатных плат

Во-первых, обратите внимание на размер печатной платы. Размер печатной платы слишком большой, печатная строка длинная, сопротивление новое, помехозащищенность снижается, стоимость также новая. Слишком маленький, рассеивание тепла плохое, а соседние строки подвержены помехам. После определения размера печатной платы определите расположение специальных компонентов. Наконец, все компоненты схемы расположены в соответствии с функциональными блоками схемы.

При определении расположения специальных компонентов соблюдайте следующие принципы проектирования печатной платы:

(1) Постарайтесь максимально сократить расстояние между высокочастотными компонентами и уменьшить параметры их распределения и электромагнитные помехи между ними. Компоненты, чувствительные к помехам, не должны располагаться слишком близко друг к другу, а входные и выходные компоненты должны находиться как можно дальше друг от друга.

(2) Между некоторыми компонентами или проводами может быть высокая разность потенциалов, поэтому расстояние между ними следует увеличить, чтобы избежать случайного короткого замыкания из-за разряда. Компоненты с высоким напряжением во время ввода в эксплуатацию следует размещать как можно дальше от места, до которого можно дотянуться рукой.

(3) Компоненты весом более 15 г следует закрепить с помощью кронштейнов, а затем припаять. Крупные и тяжелые компоненты, выделяющие много тепла, следует монтировать не на печатной плате, а на нижней панели корпуса устройства, при этом следует учитывать рассеивание тепла. Тепловые компоненты следует хранить вдали от тепловыделяющих компонентов.

(4) Расположение регулируемых компонентов, таких как потенциометры, катушки индуктивности, конденсаторы переменной емкости, микропереключатели и т.д., должно учитывать конструктивные требования машины. Если настройка производится внутри машины, ее следует разместить на печатной плате в удобном для настройки месте. Если регулировка производится вне машины, ее положение должно соответствовать положению регулировочной ручки на основной панели корпуса.

(5) Расположение отверстий для установки печатной платы и крепежных кронштейнов должно быть оставлено прежним.

В зависимости от функционального устройства схемы. При размещении всех компонентов схемы соблюдайте следующие принципы проектирования печатной платы:

(1) Расположите расположение каждого функционального блока схемы в соответствии с потоком сигналов в цепи таким образом, чтобы расположение облегчало поток сигналов и, насколько это возможно, обеспечивало их направление в одном направлении.

(2) Возьмите основной компонент каждой функциональной схемы за центр и расположите его вокруг. Компоненты должны быть расположены равномерно, аккуратно и компактно на печатной плате. Сведите к минимуму количество проводов и соединений между компонентами и укоротите их.

(3) Для схем, работающих на высоких частотах, учитывайте параметры распределения между компонентами. Как правило, компоненты должны располагаться как можно более параллельно. Таким образом, это не только эстетично, но и легко монтируется и паяется, что облегчает массовое производство.

(4) Компоненты, расположенные на краю печатной платы, должны находиться на расстоянии не менее 2 мм от края платы. Наилучшая форма печатной платы - прямоугольная. Соотношение длины и ширины должно составлять 3:2 или 4:3. Если размер печатной платы превышает 200 × 150 мм, следует учитывать механическую прочность печатной платы.

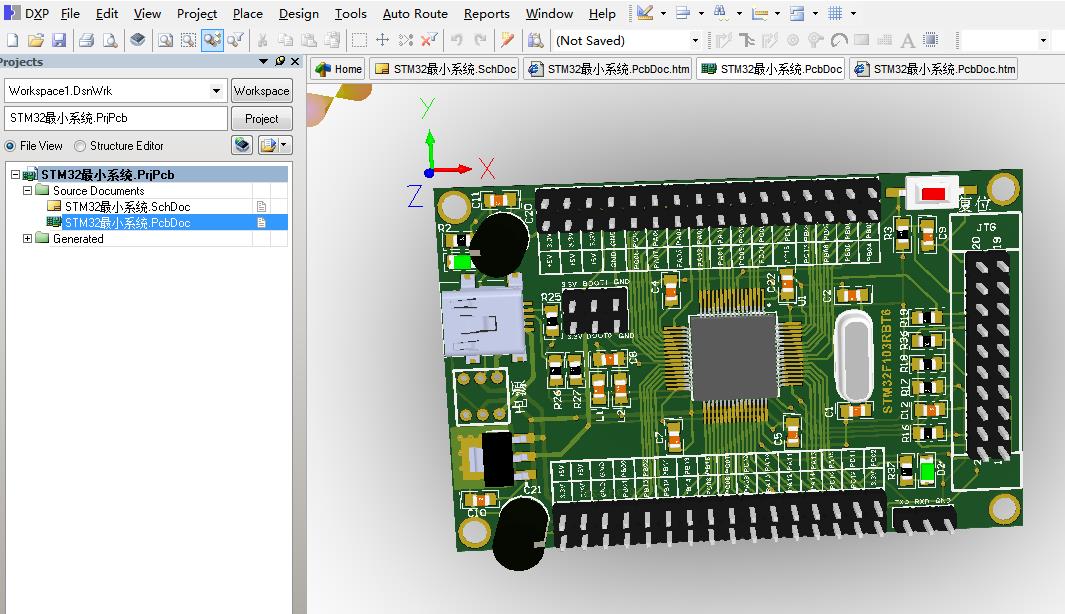

Дизайн печатной платы

2.Схема подключения печатной платы

Принципы проектирования проводки на печатной плате следующие:

(1) Следует избегать того, чтобы провода, используемые для ввода и вывода, были по возможности параллельны друг другу. Лучше всего добавить заземление между линиями, чтобы избежать возникновения реверберационной связи.

(2) Минимальная ширина выводных проводов печатной платы в основном определяется прочностью сцепления между выводными проводами и изолированной подложкой и величиной протекающего по ним тока. При толщине медной фольги 0,5 мм и ширине от 1 до 15 мм при токе 2 А температура не будет превышать 3 ℃. Поэтому достаточно использовать подводящий провод шириной 1,5 мм. Для интегральных схем, особенно цифровых, обычно выбирают провода шириной от 0,02 до 0,3 мм. Конечно, насколько это возможно, лучше использовать широкие провода, особенно для проводов питания и заземления. Минимальное расстояние между выводами определяется наихудшим сопротивлением изоляции и пробивным напряжением. Для интегральных схем, особенно цифровых, расстояние между выводами должно быть не более 5-8 мил, если это позволяет технологический процесс.

(3) Вводные углы печатных плат, как правило, закруглены, а прямые углы в высокочастотных цепях влияют на электрические характеристики. Кроме того, старайтесь избегать использования медной фольги большой площади, в противном случае при длительном нагревании медная фольга может расширяться и отслаиваться. Если необходимо использовать большую площадь медной фольги, лучше всего использовать сетку. Это способствует удалению летучих газов, образующихся при нагревании между медной фольгой и адгезивным материалом подложки.

3.Принципы проектирования печатной платы.

Центральное отверстие контактной площадки на печатной плате должно быть немного больше диаметра выводного отверстия устройства. Контактная площадка слишком велика, и ее легко выполнить виртуальной сваркой. Наружный диаметр контактной площадки D обычно составляет не менее (d + 1,2) мм, где d - отверстие для вывода. Для цифровых схем высокой плотности минимальный диаметр контактной площадки может составлять (d + 1,0) мм.
