ПЕЧАТНАЯ PCB - Зачем мне нужно проектировать печатную плату с краями платы?

Дизайнеры печатных плат при проектировании печатной платы часто уделяют особое внимание краям платы. Знаете ли вы причину этого? В чем преимущества проектирования печатных плат с использованием краев платы?

Хотя край платы не является настоящим элементом печатной платы, для печатной платы, собранной по технологии поверхностного монтажа, он играет очень важную роль. Кромка печатной платы, также известная как рабочая кромка, представляет собой длинную полосу кромок печатной платы, которые настроены таким образом, чтобы обеспечить возможность перемещения дорожек и размещения точек разметки во время SMT-обработки. Печатная плата, в конечном счете, должна подвергаться SMT-SMD-обработке, печатная плата в производственной линии SMT передается по рельсу, поэтому в качестве передающей кромки должна быть оставлена пара запрещенных компонентов кромки. Обычно в качестве передающей кромки используются два длинных края печатной платы или большая плата после платы.

В процессе производства печатных плат резервирование края платы для последующей обработки SMT-патчей имеет очень важное значение.Кромка платы - это новая деталь, добавленная с двух или четырех сторон печатной платы для облегчения монтажа SMT, погружной вставки и пайки платы.

Поскольку направляющая SMT-монтажной машины используется для закрепления печатной платы и прохождения ее через монтажную машину, электронные компоненты, расположенные слишком близко к краю направляющей, могут удариться друг о друга, когда всасывающее сопло SMT-монтажной машины засасывает их и они устанавливаются на печатную плату, что приводит к невозможности их установки. завершите производство.

Это может быть хорошим решением проблем, с которыми сталкивается печатная плата в SMT-соединении.Аналогично, зарезервированный край также подходит для некоторых вставляемых компонентов, чтобы предотвратить подобное явление при пайке волной.

Дизайн печатной платы с краями платы

Кромка печатной платы позволяет эффективно управлять размером и формой платы.Контролируя ширину и форму кромки печатной платы во время обработки печатной платы, можно обеспечить соответствие размеров платы требованиям к дизайну. Это имеет решающее значение для правильного функционирования электронного оборудования, поскольку, если размер платы не соответствует требованиям, это может привести к неправильной установке электронных компонентов, что повлияет на работу всего оборудования.

Кромка печатной платы также служит для защиты печатной платы.Благодаря дополнительной обработке кромка платы защищает края платы от воздействия внешней среды, что снижает риск повреждения из-за воздействия внешней среды.Электронное оборудование обычно используется в различных неблагоприятных условиях, таких как высокая температура и влажность и т.д.Если печатная плата неправильно подключена к краю платы, это может привести к снижению общей производительности оборудования или выходу его из строя.

Кромка печатной платы также может повысить прочность и стабильность платы.Кромка придает плате механическую прочность, делая ее более устойчивой к внешним ударам и вибрации.Кроме того, кромкооблицовка уменьшает деформацию и коробление платы, обеспечивает стабильность и надежность электронных компонентов и продлевает срок службы оборудования.

На что следует обратить внимание при выборе кромки платы?

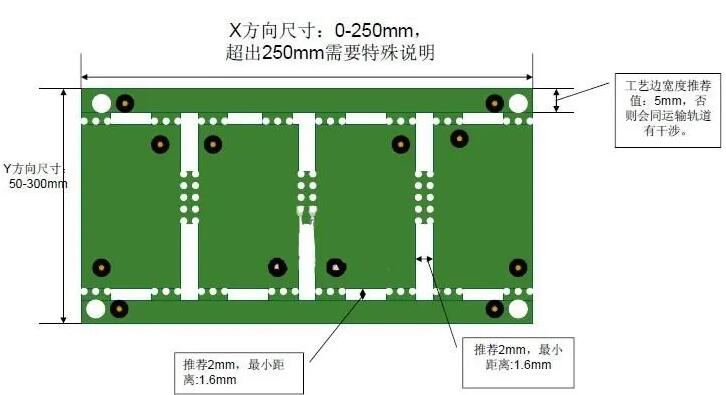

1.Ширина кромки доски. Как правило, ширина кромки доски находится в диапазоне от 1,5 мм до 5 мм в зависимости от конкретных требований к сборке и параметров сборочного оборудования.В этом случае очень важно проконсультироваться с подрядчиком по сборке, чтобы убедиться, что ваша конструкция совместима с соответствующим монтажным оборудованием.

2.Стоимость печатной платы.С развитием производства печатных плат потребление данных, безусловно, возрастет, а вместе с ним и общая стоимость комиксов.Вопрос о том, как сбалансировать стоимость печатной платы и технологичность изготовления, может рассматриваться инженерами-проектировщиками печатных плат, производителями печатных плат или сборщиками в первую очередь.Чтобы свести к минимуму затраты, обычный подход заключается в минимизации использования кромок платы путем разработки оптимальной компоновки печатной платы, которая сводит к минимуму использование кромок платы. Надежный производитель или сборщик печатных плат обладает достаточными знаниями и опытом, чтобы предоставить заказчику идеальное решение, основанное на соображениях качества и стоимости.

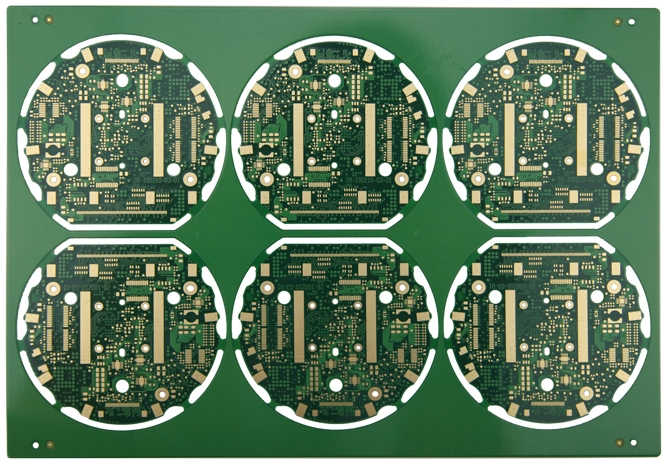

PCB with board

Как отделить края доски?

Край платы не является частью печатной платы и может быть удален после завершения обработки PCBA. Метод удаления кромки платы PCBA можно условно разделить на три категории: разделитель с V-образным вырезом, разделитель с фрезерованием и снятие упора вручную.

1.Машина для расщепления. Только с точки зрения качества это самый эффективный выбор.Работа станка в основном зависит от фрезы, которая может быть запрограммирована в соответствии с маршрутом высокоскоростного ротационного разделения панели PCBA на отдельные части. Это имеет неоспоримое преимущество перед станками для резки V-образных досок, которые могут резать панели только по прямым линиям и далеко за их пределами. Кроме того, это позволяет получить чистые и аккуратные края панели, в то время как съемники с V-образным вырезом или ручные съемники обычно приводят к размыванию краев. Как таковой, он помогает повысить качество и сократить количество отходов, но является дорогостоящим из-за сложности и низкой гибкости процесса.

2.V-образная резка.Его можно резать по V-образной канавке в прямолинейной трубе, при этом стоимость расходных материалов для ножей выше. Тем не менее, общая стоимость ниже, чем у разделителя досок.

3.Снятие панелей вручную.Для разделения используются ручные или остроносые плоскогубцы, что обеспечивает простоту в эксплуатации и низкую стоимость. Однако это может вызвать большую механическую нагрузку, так что края платы рядом с компонентами могут быть пробиты насквозь.

Все вышесказанное сделано для того, чтобы объяснить, почему разработка печатной платы с кромкой платы может стать хорошим решением возникающих проблем с печатной платой в SMT-пасте.
