ПЕЧАТНАЯ PCB - Почему слой пайной маски ПХД важен?

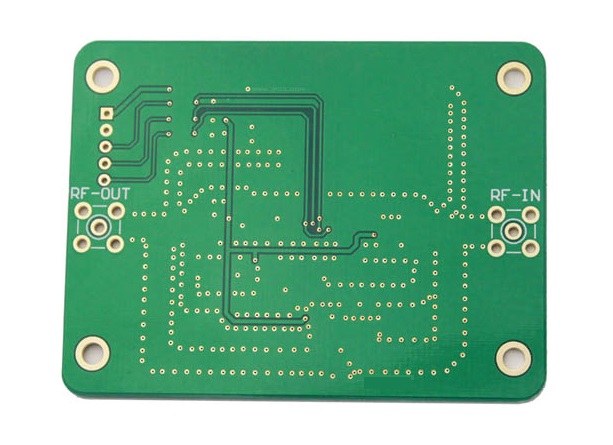

PCB Soldermask является важным материалом для печатных плат. Soldermask защищает доску от окисления, коррозии и загрязнения, в то время как soldermask также может играть роль в укреплении твердости поверхности доски, облегчении пайки и улучшении эстетического внешнего вида доски. В качестве изолирующего слоя, пайковая маска защищает воздействие медных участков от факторов окружающей среды, таких как влага и пыль, которые могут вызвать окисление и коррозию со временем. Кроме того, слой паевой маски помогает определить область, где следует наносить пайку, что приводит к более точным и надежным паевым соединениям во время сборки.

Методы печати Soldermask: Существуют два типа печати: ручная печать и машинная печать. Наиболее обычным является машинная печать, но для производства небольших партий с помощью ручной печати также осуществимо.

Soldermask толщина чернила: обычно между 25-30um. Слишком толстый, чтобы вызвать пузыри, и короткое замыкание, слишком тонкий, чтобы обеспечить эффективную защиту. Общая пайка сопротивляется на печатной плате толщиной 0,02-0,05 мм.

Время закрепления чернила Soldermask: различные модели твердости чернила варьируются, низкая твердость, как правило, всего 5-10 минут, в то время как более высокая твердость, это может занять 30-60 минут. Если время затверждения слишком короткое или слишком длинное, это повлияет на эффект сопротивления пачке.

1. Проблемы, возникающие при формировании паевой маски, являются следующими:

(1) Soldermask имеет воздушные пузыри:

Предотвращение воздушных пузырей требует выхлопных газов перед печатью, и чернила следует регулярно перемешать, чтобы поддерживать жидкость чернила.

(2) Слой чернила Soldermask слишком толстый или слишком тонкий: это может быть вызвано неравномерностью печатной пластины, недостаточно очищенной перед печатью и т.д. А также неравномерность слоя Soldermask чернила. Как и неравномерный слой паевой маски чернила может быть неравномерным использованием паевой чернила, различная плоскость печатной пластины или вязкость слишком высока, и другие причины, следует проверить перед производством, чтобы избежать этой ситуации.

(3) Проблема хроматической аберрации цвета Soldermask

Какова роль солдермаски?

1. Для предотвращения разлива пайки, вызванного короткими замыканиями и другими проблемами.

2. При волновой пайке, когда сопротивление слоя сварки шлака особенно важно, чтобы предотвратить незварки точек окрашиваются пайка и т.д.

3. Может эффективно защитить цепь от влаги.

2. Проектирование солдермаски для обработки ПХД

Минимальный разрыв в паевной маске, минимальная ширина дамбы паевной маски и минимальный размер расширения N-крышки зависят от метода передачи узора паевной маски, процесса обработки поверхности и толщины меди. Поэтому, если вам нужна более точная конструкция паевой маски, вам нужно знать от завода PCB.

 (1) Условия толщины меди 1ОЗ, разрыв в солдермаске больше или равный 0,08 мм (3 мили).

 (2) Условия толщины меди 1ОЗ, ширина плотины солдермаски больше или равна 0,10 мм (4 миль). В результате потопающего олова (lm-Sn) potion со стороны паевной маски имеет атаку, использование потопающего олова обработки поверхности, когда ширина дамбы паевной маски должна быть увеличена умеренно, как правило, минимум 0,125 мм (5 миль).

 (3) Условия толщины меди 1OZ, проводник охватывает минимальный размер расширения больше или равный 0,08 мм (3 миль).

Конструкция шлейной маски отверстия проводника является важной частью конструкции производственности обработки PCBA. Заключить или нет отверстие зависит от пути процесса и макета отверстия направления.

(1) Маска для пайки с проходящим отверстием имеет три основных способа: отверстия для пробки (включая половину пробки, полную пробку), открытие небольшого окна и открытие полного окна.

(2)Конструкция Soldermask для BGA через отверстия

Открытие Soldermask почему должно быть больше, чем линия PAD?

Общее окно, чем линия подушки, если площадь открытия паевной маски с подушкой такой же большой, как площадь, из-за допусков производства ПХД, он не сможет избежать паевной маски зеленого чернила, покрытого подушкой, поэтому учитывать отклонение процесса фабрики доски, должны позволить площадь паевной маски, чем фактическая подушка, чтобы расширить размер определенного количества, общими допусками производства фабрики доски, рекомендуется, чтобы большая общая 4-6mil.
