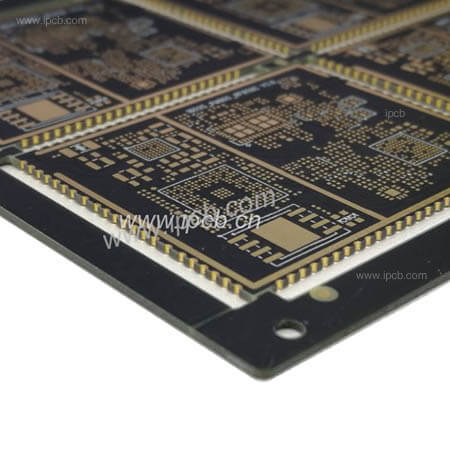

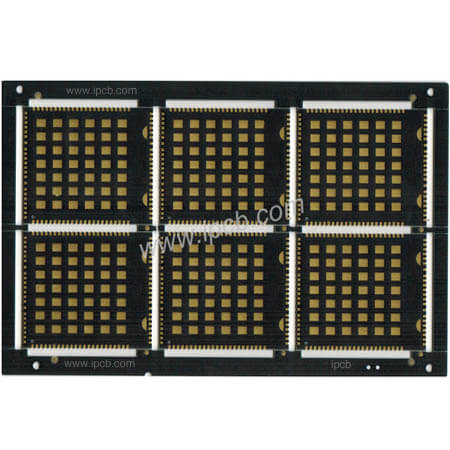

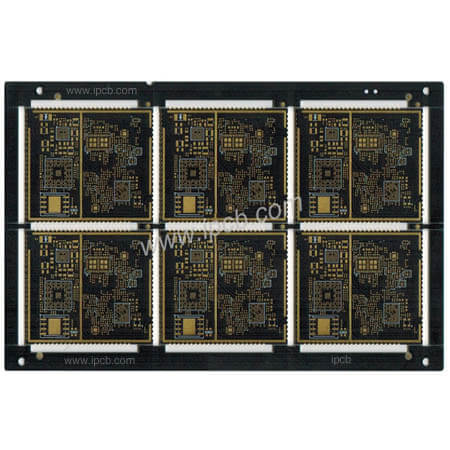

    6-слойная печатная плата HDI 2-го порядка

    Название продукта: 6-слойная печатная плата HDI 2-го порядка

    Подложка: FR-4 ITEQ IT180A

    Объем: 6 л

    Суммирование: 2+N+2 ИРЧП

    Толщина готовой доски: 1,0 м

    Толщина медного покрытия: 1 унция (35 мкм)

    Обработка поверхности: химическое золото

    Минимальная ширина линии/расстояние между линиями: 3/3 мил (75/75 мкм)

    Диафрагма: лазерное отверстие = 0,1 мм, механическое отверстие = 0,2 мм

    Специальный процесс: обработка половинного отверстия + золочение края пластины

    Область применения продукта: Модуль беспроводной связи

    Описание товара Техническое описание

    На рисунке ниже представлена 6-слойная печатная плата HDI с неправильным отверстием 2-го порядка. Обычно люди используют 6-слойные печатные платы HDI 2-го порядка, большинство из них изготовлены из 8-слойных печатных плат 2-го порядка. Здесь больше слоев, то есть то же самое, что и в 6 слоях.

    Так называемый второй порядок означает, что лазерные отверстия расположены в два слоя.

    Так называемое неправильное отверстие означает, что два лазерных отверстия расположены в шахматном порядке.

    Зачем все усложнять? Из-за неудовлетворительного качества медного покрытия внутренняя часть отверстия пуста, поэтому вы не можете пробить отверстия непосредственно в нем. Вам нужно пройти определенное расстояние, а затем пробить слой пустоты.

    6 слоев второго порядка = 4 слоя первого порядка плюс 2 слоя снаружи.

    8-й этаж, второй порядок = 6-й этаж, 1-й этаж плюс еще 2 этажа снаружи.

    Печатная плата HDI в процессе изготовления многослойных плат с отверстиями является сложной и более дорогостоящей.

    Два лазерных отверстия на печатной плате HDI с неправильным отверстием перекрываются. Линия будет более компактной.

    Внутреннее лазерное отверстие должно быть покрыто гальваническим покрытием и заполнено, а затем необходимо сделать внешнее лазерное отверстие. Цена будет дороже, чем за неправильное отверстие.

    Что еще дороже, так это многослойное лазерное совмещение отверстий в любой многослойной печатной плате HDI, соединенных между собой.

    Любой слой соединенной печатной платы HDI означает, что каждый слой представляет собой лазерное отверстие, и каждый слой может быть соединен вместе. Вы можете телеграфировать столько, сколько захотите, и пробивать столько, сколько захотите.

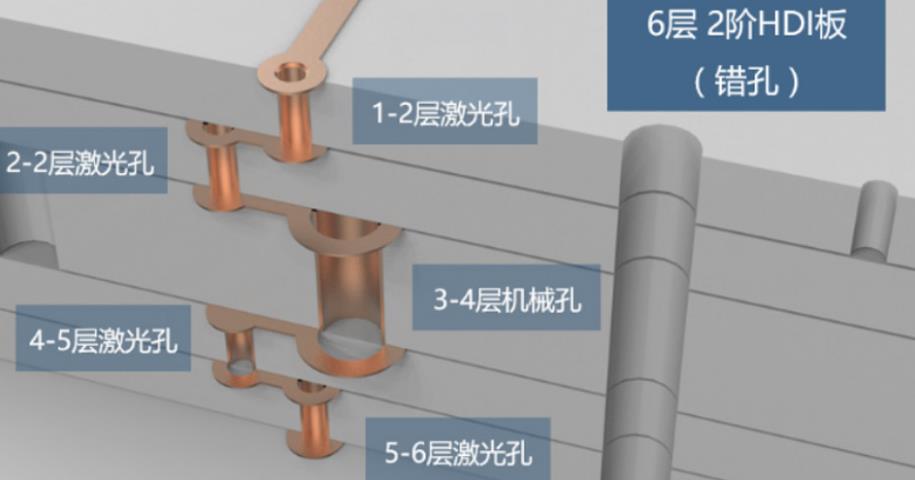

    Шестислойная структура печатной платы второго порядка

    Шестислойная структура печатной платы второго порядка

    Название продукта: 6-слойная печатная плата HDI 2-го порядка

    Подложка: FR-4 ITEQ IT180A

    Объем: 6 л

    Суммирование: 2+N+2 ИРЧП

    Толщина готовой доски: 1,0 м

    Толщина медного покрытия: 1 унция (35 мкм)

    Обработка поверхности: химическое золото

    Минимальная ширина линии/расстояние между линиями: 3/3 мил (75/75 мкм)

    Диафрагма: лазерное отверстие = 0,1 мм, механическое отверстие = 0,2 мм

    Специальный процесс: обработка половинного отверстия + золочение края пластины

    Область применения продукта: Модуль беспроводной связи
