ПЕЧАТНАЯ PCB - Схема размещения печатной платы мобильного телефона и технологический процесс

Планирование печатной платы очень важно для защиты микроконтроллерной системы от помех. Чтобы максимально контролировать источник шума, насколько это возможно, уменьшить распространение шума и сопряжение, насколько это возможно, уменьшить поглощение, соблюдайте эти три принципа планирования печатных плат и проводки.

1.Печатная плата для разумного разделения системы микроконтроллера, как правило, может быть разделена на три области, а именно: область имитационной схемы (боязнь помех), область цифровой схемы (защита от перемешивания, но также и перемешивание), область силового привода (источник помех).

2.Принцип заземления источника питания в одной точке на печатной плате. Три участка линии электропередачи, заземление от точки трехпроводного провода, шумовые и бесшумные компоненты должны быть удалены от некоторых из них.

3.Схема генератора тактовых импульсов, особенно быстродействующая логическая схема, частью замкнута на землю, так что окружное электрическое поле близко к нулю.

4.Расположите драйверы ввода-вывода, усилители мощности как можно ближе к краю печатной платы, рядом с выводом подключаемой программы.

5.Можно использовать тактовый генератор для обеспечения минимальной требуемой частоты системы генератор тактовых импульсов должен быть как можно ближе к оборудованию, используемому для синхронизации.

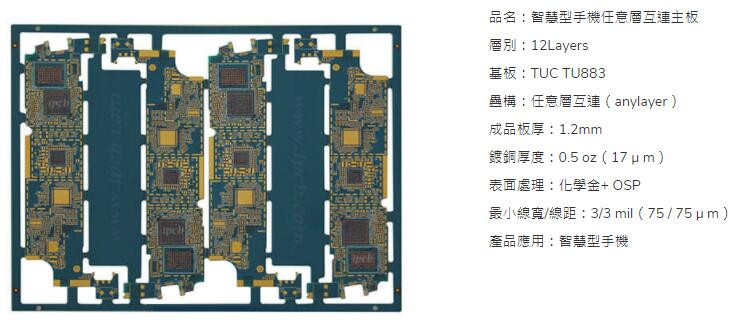

Печатная плата мобильного телефона

6.Корпус кварцевого генератора должен быть заземлен, а провод тактовой частоты должен быть как можно короче и не должен располагаться повсюду.

7.Используйте изгиб проводки под углом 45 градусов, а не 90 градусов, чтобы свести к минимуму излучение звуковых сигналов.

8.Однопанельные, двухпанельные, линии электропередачи, заземления должны быть как можно толще, сигнальная линия отверстия должна быть как можно меньше.

9,4-слойная плата шумит на 20 дБ ниже, чем двухпанельная, 6-слойная плата шумит на 20 дБ ниже, чем 4-слойная плата шумит на 10 дБ ниже, чем позволяют экономические условия при использовании многослойной платы.

10.Ключевая линия должна быть как можно короче и толще, а чувствительные полосы сигналов и помех должны проходить по обе стороны защитного заземления по плоскополосному кабелю из корпуса, чтобы использовать линию заземления - сигнал - земля.

11.Do не образуйте контур под кварцевым генератором. Если это неизбежно, контур должен быть как можно меньше.

12.Линии синхронизации, перпендикулярные линиям ввода-вывода, вызывают меньше помех, чем линии, параллельные линиям ввода-вывода, поэтому держите линии синхронизации подальше от линий ввода-вывода.

13.Для оборудования A/D. Цифровая часть может быть обернута вокруг и не пересекаться, линии, чувствительные к помехам, не пересекаются с высокоскоростными линиями. Параллельность с высоким током.

14.Микроконтроллеры и другие микросхемы, например, с несколькими источниками питания. Если имеется несколько выводов питания и заземления, добавьте развязывающий конденсатор на каждом конце.

15.Каждая микросхема должна иметь развязывающий конденсатор, чтобы выбрать хороший сигнал для развязывающего конденсатора. Когда развязывающий конденсатор припаян к печатной плате, контакты должны быть как можно короче.

16.Следует отфильтровать сигнал из области с высоким уровнем шума и установить разрядный диод на катушку реле. Можно использовать отрицательный метод, чтобы смягчить скачки напряжения на линии ввода-вывода или обеспечить определенное демпфирование.

17.Используйте танталовые или полиэфирные конденсаторы большой емкости вместо электролитических конденсаторов в качестве накопителей энергии для зарядки цепи.Поскольку электролитические конденсаторы имеют большое распределение индуктивности и неэффективны на высоких частотах, электролитические конденсаторы следует использовать в паре с хорошими развязывающими конденсаторами с высокими спецэффектами.

18.При необходимости подключите шнур питания. К ферритовой обмотке из медной проволоки можно добавить заземление, которое станет высокочастотным заглушающим устройством, блокирующим передачу высокочастотных помех.

19.Подводящие провода слабого сигнала, высокочастотные и мощные подводящие провода, которые необходимо добавить к маске, подводящие провода и провода заземления, которые необходимо скрутить.

20.Печатная плата слишком велика или частота сигнальной линии слишком высока, поэтому, чтобы время задержки на линии было больше или равно времени нарастания сигнала, линию следует обработать в соответствии с линией передачи, чтобы добавить согласующий резистор на клеммах.

21.По возможности не используйте разъемы для микросхем, припаивайте микросхемы непосредственно к печатной плате, так как держатели микросхем имеют больший разброс емкости.

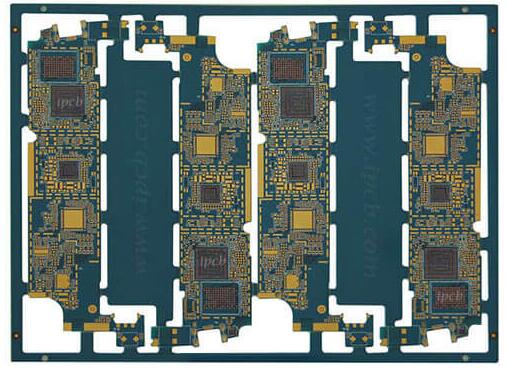

Печатная плата мобильного телефона

Разделительный конденсатор

Каждая микросхема должна быть оснащена разделительным конденсатором между источником питания и землей, который может отфильтровывать высокочастотные помехи от источника питания.Как элемент накопления энергии, он поглощает или обеспечивает внутреннюю проводимость триода микросхемы, отключение, вызванное изменениями тока, и затем снижает системный шум.Чтобы выбрать высокочастотный эффективный монолитный конденсатор или керамический конденсатор со структурой обмотки, его распределительная индуктивность больше, и он практически неэффективен для фильтрации высокочастотных сигналов, и его следует использовать в паре с развязывающими конденсаторами, когда он эффективен. Танталовые конденсаторы лучше электролитических.

Подавление высокочастотной индуктивности

Высокочастотное устройство для подавления индуктивности изготавливается путем продевания толстого эмалированного провода в ферритовый сердечник с несколькими осевыми отверстиями. Его можно подключить к линии электропередачи или заземления, чтобы предотвратить попадание высокочастотных сигналов в линию электропитания/заземления.Этот компонент особенно подходит для разделения областей аналоговой и цифровой схем на печатной плате и для питания мощных приводов. Следует отметить, что его необходимо размещать в области между накопительным конденсатором и источником питания и нельзя размещать между накопительным конденсатором и прибором.

Четвертая, малошумящая серия микроконтроллеров

При традиционном проектировании микросхем в источнике питания заземление на выводе обычно располагается по обе стороны симметрии, например, нижний левый угол - это заземление, нижний правый угол - это источник питания, что создает помехи при работе источника питания по всему кремнию. Улучшенные характеристики будут размещены в блоке питания, заземленном на два соседних контакта, что, с одной стороны, уменьшает ток через весь кремний, с другой стороны, упрощает установку внешних развязывающих конденсаторов при планировании печатной платы для снижения системного шума.Другая микросхема планирует снизить уровень шума, например, планирует схему драйвера. Некоторые микроконтроллеры обеспечивают несколько выходных контактов с высокими токами, составляющими от нескольких миллиампер до сотен миллиампер.Интеграция этих мощных схем управления в микроконтроллер, несомненно, создает новый источник шума. Это может быть устранено с помощью технологии смягчения вдоль скачкообразного края. Метод заключается в разделении высокомощной трубки на несколько параллельных трубок меньшего размера, а затем на выходе каждой трубки устанавливается цепочка резисторов с различным эквивалентным сопротивлением для уменьшения источника шума.
