Технология COB-упаковки, известная как "Чипы на плате" (COB), решает проблему рассеивания тепла в светодиодах. Процесс COB-упаковки включает в себя приклеивание голой микросхемы к соединительной подложке с помощью проводящего или непроводящего клея, а затем соединение проводов для обеспечения электрического соединения.

Внимательные друзья могут обнаружить, что там есть какие-то печатные платы или черные упаковочные материалы. Так что же это за штука? Зачем они на печатной плате? В конце концов, какова их важная роль? На самом деле, они используются как своего рода упаковка. Мы часто называем это упаковкой в виде початков.

Особенности технологии COB

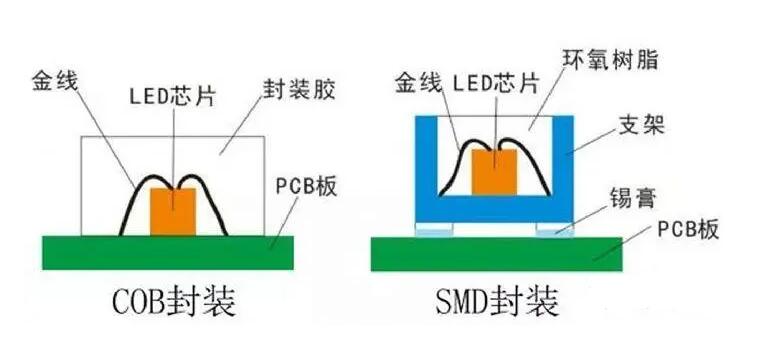

1.Упаковка COB, известная как упаковка "чип-на-плате", является решением проблемы рассеивания тепла светодиодами. По сравнению с технологией inline и SMD, она отличается компактностью, упрощенной упаковкой и эффективным конвейером управления температурой.

2.Упаковка COB представляет собой голую микросхему с проводящим или непроводящим адгезивным слоем на соединительной подложке, а затем свинцовое соединение для достижения их электрического соединения.

3.Когда голый чип находится непосредственно на воздухе, его легко загрязнить или нанести искусственные повреждения, которые могут повлиять на работу чипа или нарушить его работоспособность, поэтому для решения проблемы необходимо поместить чип в капсулу и склеить. Это также известно как мягкая инкапсуляция.

Это процесс склеивания в процессе производства печатных плат COB. Он называется "чип на плате", то есть упаковка чипов на плате. Процесс COB - это одна из технологий монтажа чипов без покрытия. Эпоксидные смолы используются для склеивания чипов на печатных платах. Итак, почему некоторые печатные платы не имеют такого типа упаковки и каковы характеристики этого типа упаковки?

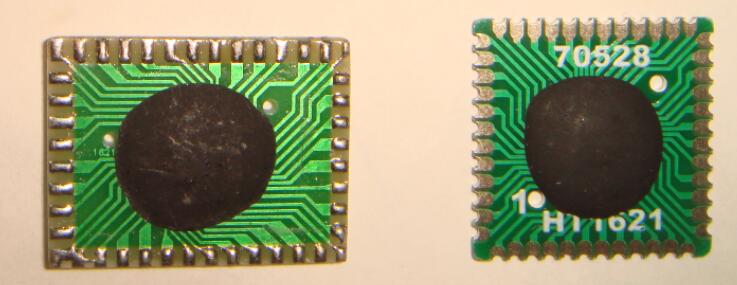

Иногда мы на самом деле не хотим увеличивать затраты. Процесс упаковки COB как самый простой способ монтажа микросхемы без покрытия, для защиты внутренней микросхемы от повреждений, эта упаковка, как правило, требует одноразового формования, обычно размещаемого на печатной плате на поверхности медной фольги, круглой формы, черного цвета. Упаковка в виде початков, если стружка непосредственно соприкасается с воздухом, подвержена загрязнению или повреждению человеком, что влияет на функционирование чипа или разрушает его работу, поэтому для герметизации стружки и соединительных проводов используется клей. Такая упаковка также известна как мягкая упаковка.

Процесс упаковки COB отличается низкой стоимостью, компактностью, оптическими и тепловыми эффектами, а также простотой способа упаковки. В частности, он наиболее экономичен для интегральных схем. Этот метод связан только с несколькими выводами микросхемы. Затем производитель упаковки COB наносит клей на печатную плату, использует хорошую паяльную машину, а затем отверждает клей, чтобы он стал твердым.

Преимущества процесса упаковки початков

1. Процесс упаковки початков для лучшей защиты

Обычный светодиодный дисплей в процессе транспортировки или монтажа, если он подвергается воздействию больших внешних воздействий, может привести к отслоению отдельных шариков лампы или сварке, что приведет к появлению некоторых дефектных точек, неяркому, монохромному дисплею и другим явлениям, которые в значительной степени связаны с процессом упаковки. Внедрение COB-упаковки, в значительной степени, улучшило это явление, потому что COB-упаковка крепится непосредственно к упаковке светодиодного чипа в печатной плате вогнутой световой канавке, а затем фиксируется эпоксидной смолой, так что весь шарик лампы представляет собой приподнятую сферу, в целом гладкую и твердую, таким образом, повышается эффективность защиты.

2.Расстояние между точками процесса упаковки початков меньше

Процесс упаковки COB может быть осуществлен для уменьшения расстояния между точками шариков светодиодных ламп, оригинальная упаковка SMD для светодиодного дисплея с расстоянием между точками экрана может составлять только P1.3 или около того, а затем, при дальнейшем уменьшении, этого трудно достичь и это не может гарантировать определенный диапазон неактивных огней, и упаковка COB изменяет размер шариков. расположение шариков светодиодных ламп и состав трубопровода, таким образом, по сути, это может быть сделано для достижения меньшего расстояния между точками, например, P2, P0.9 и других типов моделей.

3.Процесс упаковки COB меньше плохого освещения, долгий срок службы

Поскольку продукты технологии COB packaging technology упаковываются на свету на печатной плате, через медную фольгу на печатной плате быстро передается тепло сердечника лампы, а к толщине медной фольги на печатной плате предъявляются строгие технологические требования, что в сочетании с тонким мастерством изготовления не приведет к чрезмерному нагреву. уменьшение освещенности, благодаря чему очень мало плохих источников света, и значительно продлевает срок службы светодиодного дисплея.

Недостатки процесса упаковки в початки

1. Производственные трудности в процессе упаковки в початки

Светодиодный дисплей в COB-упаковке, чтобы гарантировать, что с каждой лампой не возникнет проблем до склеивания, в отличие от SMD-упаковки, может быть индивидуально заменен шариком лампы, поскольку требования ко всему процессу упаковки очень высоки, поэтому его сложно производить, и в то же время это также значительно удорожает.

2.Неудобное обслуживание процесса упаковки початков

Что касается традиционной упаковки SMD, светодиодного дисплея, то при плохом освещении вы можете разобрать плату блока после того, как сварка одного шарика лампы будет восстановлена, и упаковки COB, если техническое обслуживание повлияет на окружающее освещение, поэтому сложность технического обслуживания относительно высока. Хотя пакет COB обладает лучшими защитными характеристиками, но будет некоторое количество плохих индикаторов, но частота отказов ниже, и в этом случае можно заменить только блок печатной платы.
