Жестко-гибкие PCB

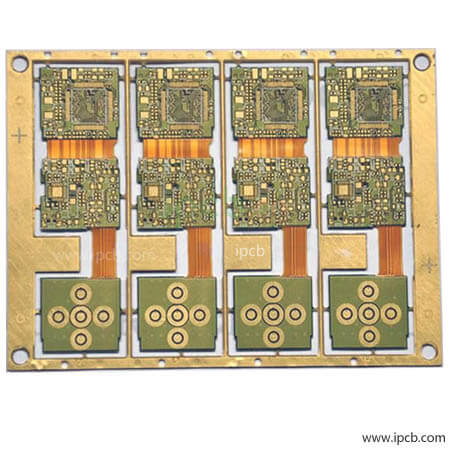

Название продукта: Комбинированная твердая и мягкая доска + желтые чернила, защищающие от пайки

Подложка: FR-4 + PI

Слой: Rigid 6L / Flex 4L

Чернила, защищающие от пайки: желтые

Толщина готовой доски: 0,4 мм + 0,2 мм

Толщина меднения: 1 унция (35 мкм)

Обработка поверхности: химическое золото

Минимальная ширина линии/расстояние между линиями: 3,5 мм/3,5 мил

Минимальная апертура: 0,1 мм

Область применения: Средства связи

Название продукта: Высокочастотная комбинированная плата с мягкими и жесткими поверхностями и низкими потерями

Подложка: FR4 + PI

Слой: Жесткий 6Л + гибкий 2л

Толщина готовой доски: 1,0 мм

Толщина медного покрытия: 1 унция (35 мкм)

Обработка поверхности: химическое золото

Минимальная диафрагма: 0,2 мм

Толщина золота 2U

Минимальная ширина линии/расстояние между линиями: 3/3 мил 75/75 мкм

Применение продукта: Коммуникационный модуль

Название продукта: Многослойная комбинированная доска из твердых и мягких материалов

Подложка: FR-4 + PI

Слой: Жесткий 4Л / гибкий 2л

Толщина готовой доски: 1,0 мм + 0,15 мм

Толщина медного покрытия: 1 унция (35 мкм)

Обработка поверхности: химическое золото

Минимальная ширина линии/расстояние между линиями: 3/3 мил 75/75 мкм

Область применения продукта: Продукция Netcom

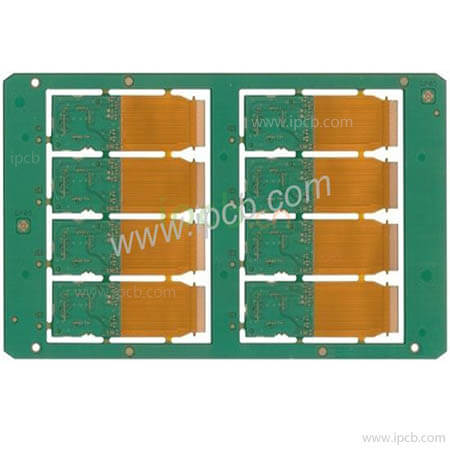

Название: 4-слойная комбинированная твердая и мягкая доска

Подложка: FR-4 + PI

Слой: Жесткий 2Л / гибкий 2л

Толщина готовой доски: 0,8 мм

Толщина медного покрытия: 1 унция (35 мкм)

Обработка поверхности: химическое золото

Толщина золота 3U“

Минимальная ширина линии/расстояние между линиями: 4/4 мил (100/100 мкм)

Область применения продукта: Коммуникационные продукты

Название: Жесткая и мягкая комбинированная плата Bluetooth-гарнитуры

Подложка: FR-4 + PI

Слой: Жесткий 4Л / гибкий 2л

Толщина готовой доски: 0,6 мм

Толщина медного покрытия: 1 унция (35 мкм)

Обработка поверхности: химическое золото

Минимальная ширина линии/расстояние между линиями: 4/4 мил (100/100 мкм)

Применение продукта: Портативное устройство Bluetooth

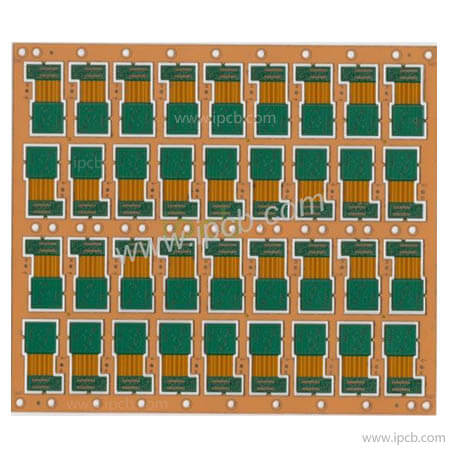

Название: Комбинированная плата жесткого и мягкого модуля камеры

Подложка: FR-4 + PI

Слой: Жесткий 2Л / гибкий 2л

Толщина готовой доски: Жесткая 0,4 мм, гибкая 0,15 мм

Толщина медного покрытия: 1 унция (35 мкм)

Обработка поверхности: гальваническое никель-палладиевое золото

Минимальная ширина линии/расстояние между линиями: 3/3 мил (75/75 мкм)

Применение продукта: Комбинированная плата жесткого и мягкого модуля камеры

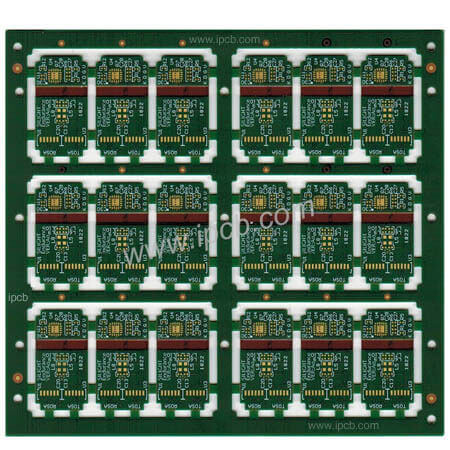

Название: Многослойная жесткогибкая обвязочная доска

Подложка: FR-4 + PI

Слой: Жесткий 4L / гибкий 4L

Цвет: Зеленый/белый

Толщина готовой доски: 1,0 мм

Толщина медного покрытия: 1 унция (35 мкм)

Обработка поверхности: химическое золото

Толщина золота 3U

Минимальная ширина линии/расстояние между линиями: 4/4 мил (100/100 мкм)

Область применения продукта: Коммуникационные продукты

Название продукта: Комбинированная доска HDI hard и soft

Подложка: FR-4 + PI

Слой: Жесткий 6Л / гибкий 2л

Толщина готовой доски: Жесткая 0,8 мм, гибкая 0,15 мм

Толщина медного покрытия: 1 унция (35 мкм)

Обработка поверхности: химическое золото

Минимальная ширина линии/интервал между строками: 2,5 мил/2,5мил

Специальный процесс: твердая доска HDI 1-го порядка. (Глухие отверстия L1~L2, L5~L6)

Область применения продукта: Коммуникационные продукты
